cablage boitier carte mère

[galyfree]

Bonjour j'ai acheté un boitier Cooler Master MasterBox MB320L ARGB et une carte mère ASRock B550M Phantom Gaming 4. J'ai commencé à faire le montage et je ne comprends pas comment brancher ce qui arrive du boitier à la carte mère , je suis très embêté... pouvez vous m'aider svp à partie des photos que je joins (les 3 premières sont la carte mère, les 2 suivantes sont ce qu'il y a sur le boitier et les câbles qui me posent soucis) merci d'avance

Modifié le 16 mars 2023 par galyfree

[zelandonii]

Bonjour @galyfree,

Ça c'est un boulot pour @Delta.

[Delta]

hello,

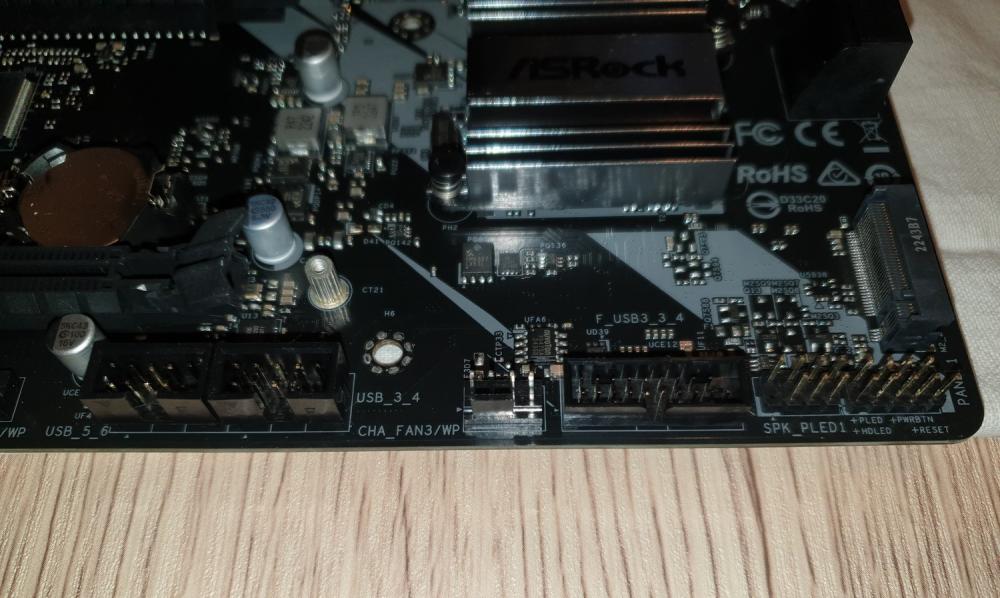

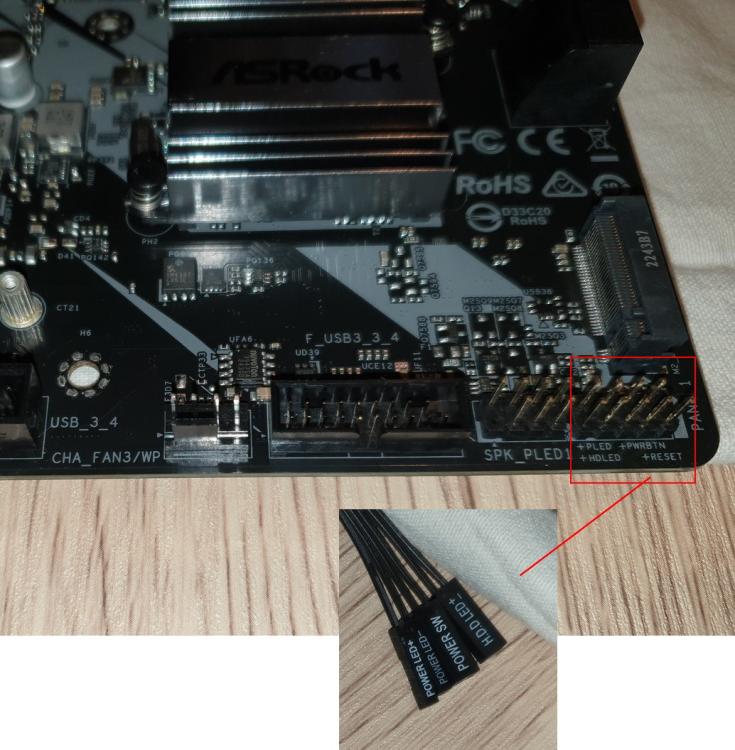

ici :

on vois tout en bas a droite,

Pled PWRBTN

HDLED RESET

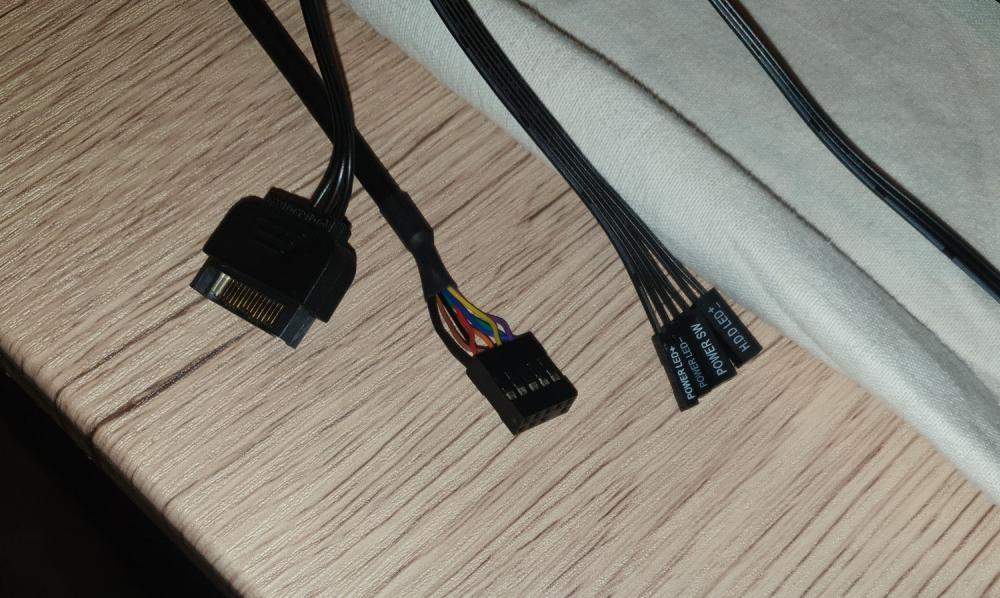

et bien ce sont ces câble ci qui ce branche :

marquer POWER LED POWER SW (bouton démarrage) HDD LED



Si je n'ai pas répondu a la question, reviens me voir



Edit : le câble genre Sata vu sur le screen ci dessus, irai alimenter ton contrôleur led il se raccorde sur l'alimentation monté en SATA



Modifié le 16 mars 2023 par Delta

[galyfree]

Hello Delta, bonjour et merci pour ton intervention . Je teste ça demain matin

C'est quoi le contrôleur led qui se raccorde sur l'alimentation monté en SATA stp ? Merci

[Delta]

Il y a 2 heures, galyfree a dit :

C'est quoi le contrôleur led qui se raccorde sur l'alimentation monté en SATA stp ? Merci

hello, un controleur c'est ceci

maintenant je vais un peut étudier car tu en as peut être pas... Si tu en avais un dans le boitier pc tu l'aurai remarquer.

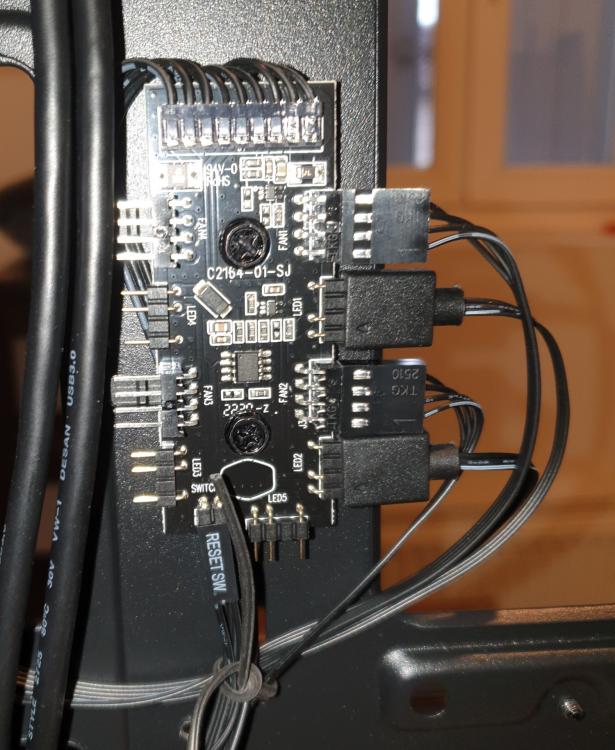

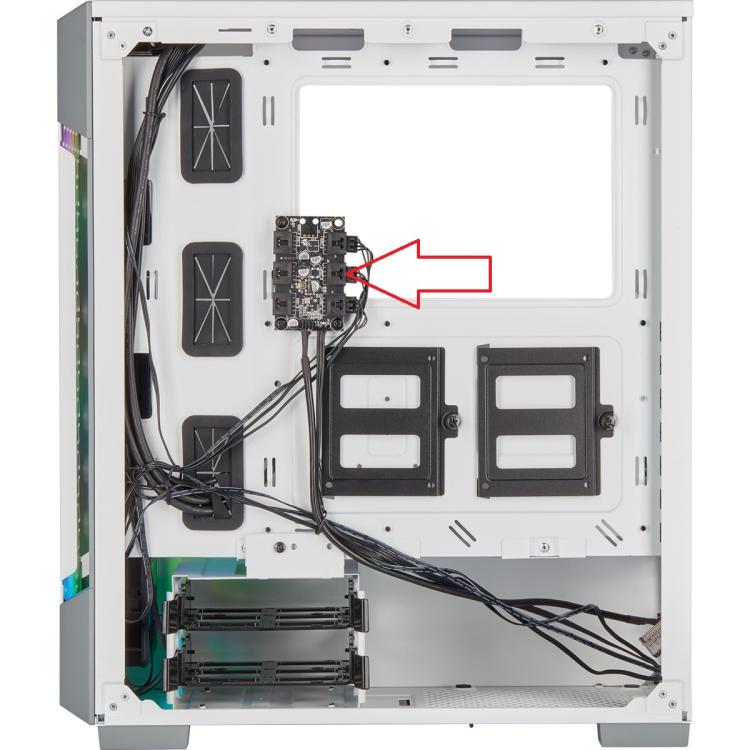

Rectif, tu en as un il est ici sur ce screen





Modifié le 16 mars 2023 par Delta

[galyfree]

Bonjour Delta, je n'y comprends rien, je suis vraiment désolé, j'avais bien vu ou ça se situe comme tu me l'as montré mais je ne comprends dans quel sens ça se branche... . je ne suis pas doué pour ce branchement décidément... et en plus je ne comprends pas non plus pourquoi le Rest SW est branché sur le controler...

Modifié le 17 mars 2023 par galyfree
modif

[Delta]

Il y a 3 heures, galyfree a dit :

Bonjour Delta, je n'y comprends rien, je suis vraiment désolé, j'avais bien vu ou ça se situe comme tu me l'as montré mais je ne comprends dans quel sens ça se branche... . je ne suis pas doué pour ce branchement décidément... et en plus je ne comprends pas non plus pourquoi le Rest SW est branché sur le controler...

hello,

le reset SW vous pouvez aller le placer sur la CM si cela pose souci vous pourrez aller le remettre sur le controler.

voici le schema



pour le power BTN j'ai mis des coche rouge

pour le Reset SW j'ai mis des coches verte

vous aurez compris, pour le HDD LED et le P LED c'est pareil, vous placer au bon endroit les câbles comme les deux premier



pour info, le P led c'est le petite led comme quoi votre pc est allumé. le HDD led c'est la petite led allumer et coupe a la vitesse du travail du disque dur, elle clignote souvent.









Modifié le 17 mars 2023 par Delta

[galyfree]

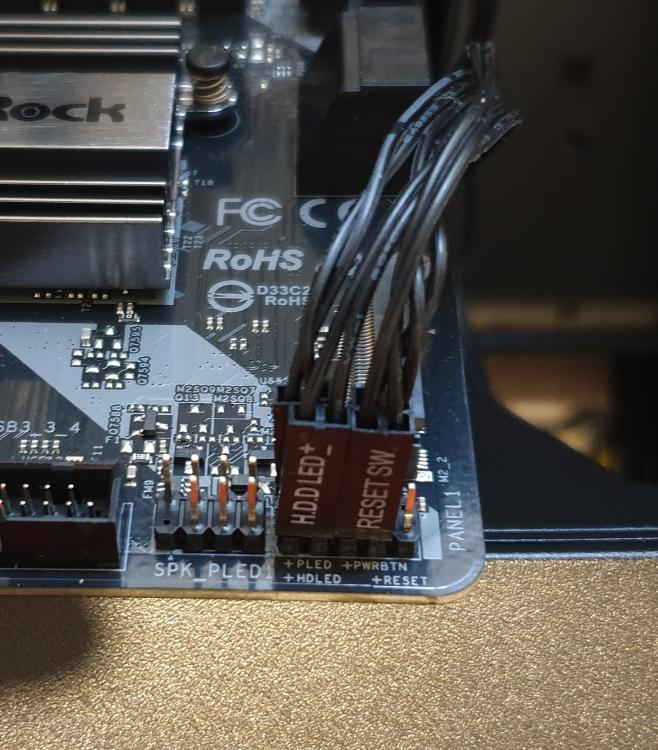

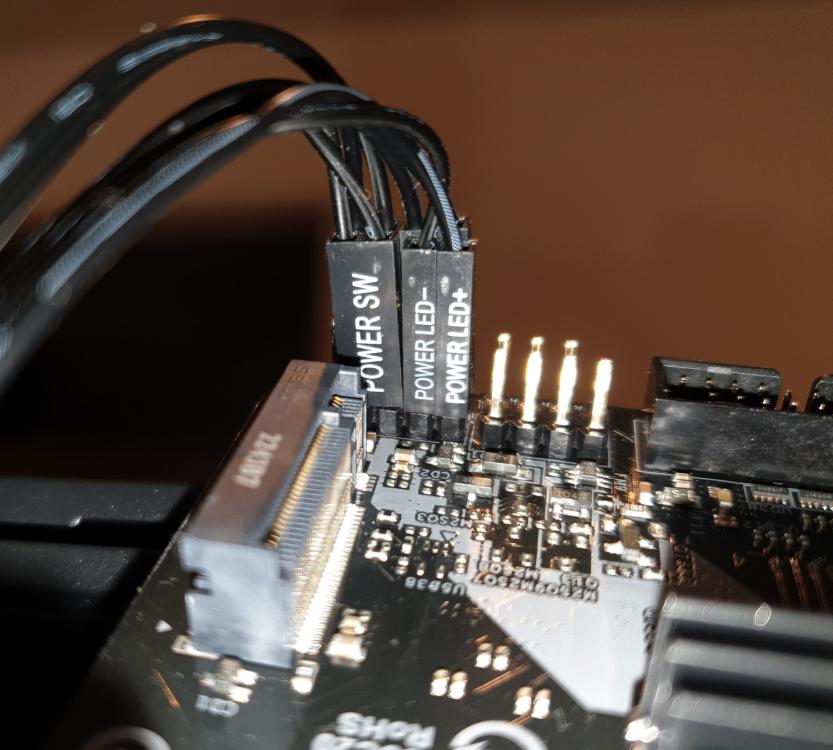

Hello Delta, merci pour ton aide, je crois avoir compris mais j'ai une broche en trop... j'ai fais ceci (branchement de face et de derrière) :

Modifié le 17 mars 2023 par galyfree

[Delta]

il y a 1 minute, galyfree a dit :

Hello Delta, merci pour ton aide, je crois avoir compris mais j'ai une broche en trop... j'ai fa

en effet comme sur le schéma il y a une broche GND de libre

il arrive des fois sur certains boitier un des câbles qui sont au total de 2 a chaque fois, il y ai un qui soit brocher en 3. Mais c'est un leurre, car il y a que deux fil qui sont brocher

[galyfree]

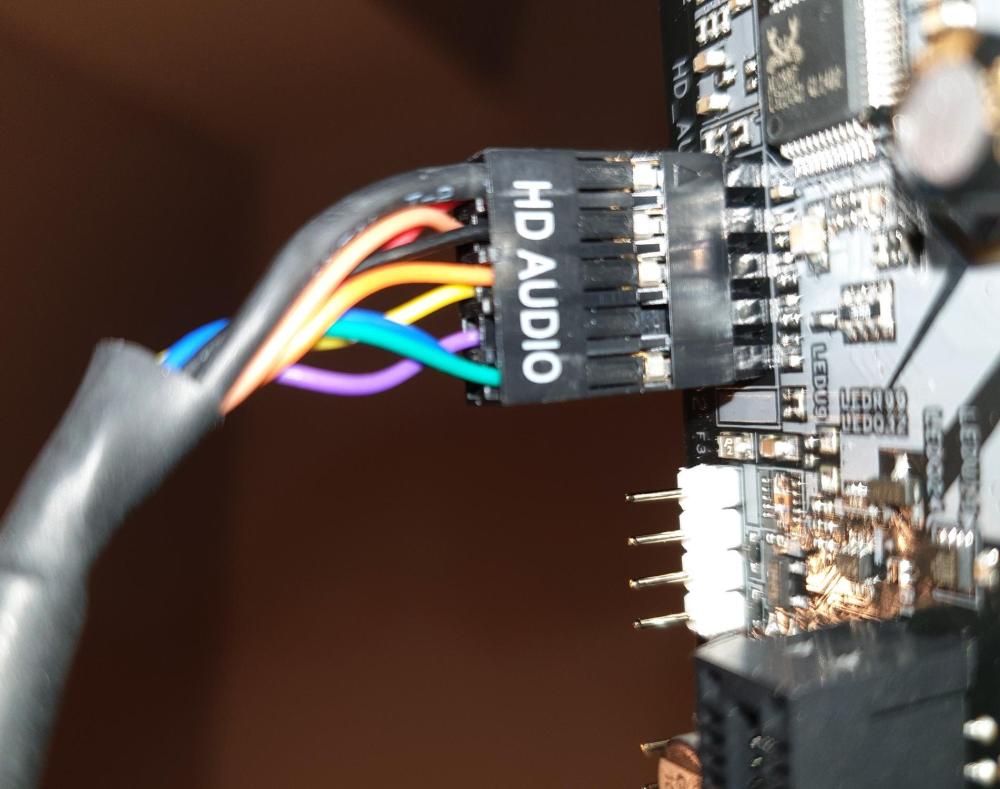

Ok donc le branchement est bon, ensuite j'ai mis l'autre broche comme ceci : c'est ok également d'après toi ?

[Delta]

il y a 1 minute, galyfree a dit :

ensuite j'ai mis l'autre broche comme ceci : c'est ok également d'après toi ?

Oui...

je confirme au vu du brochage et du schéma.

on as 3 broches une sans broche et une qui reprend en broché total 4 câbles

en dessous ils sont tous câblé broché



[galyfree]

Ok super je vais pouvoir tester le démarrage de cette machine !! Il me reste un mystère et une question Je me demande ou va ce connecteur genre sata et est ce que ces broches sont faites pour le ARGB qui arrivent des ventilos du boitier ?

[Delta]

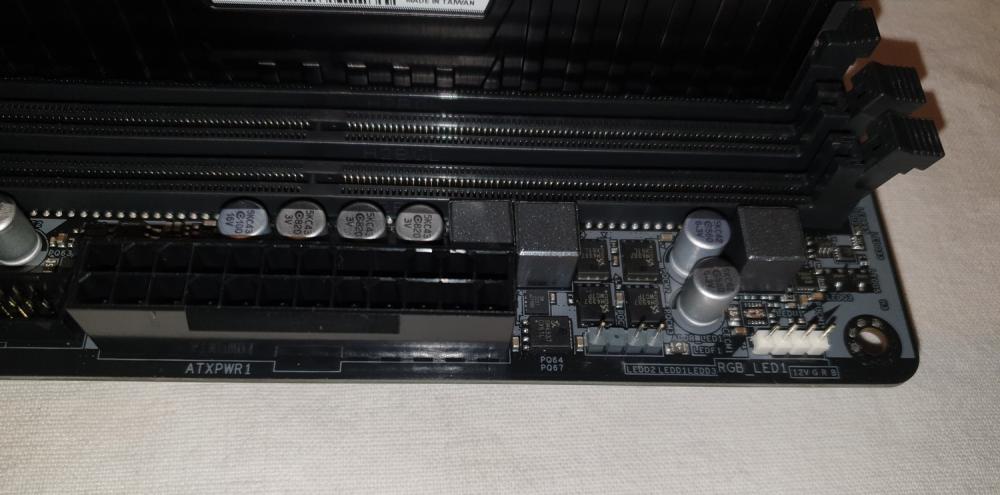

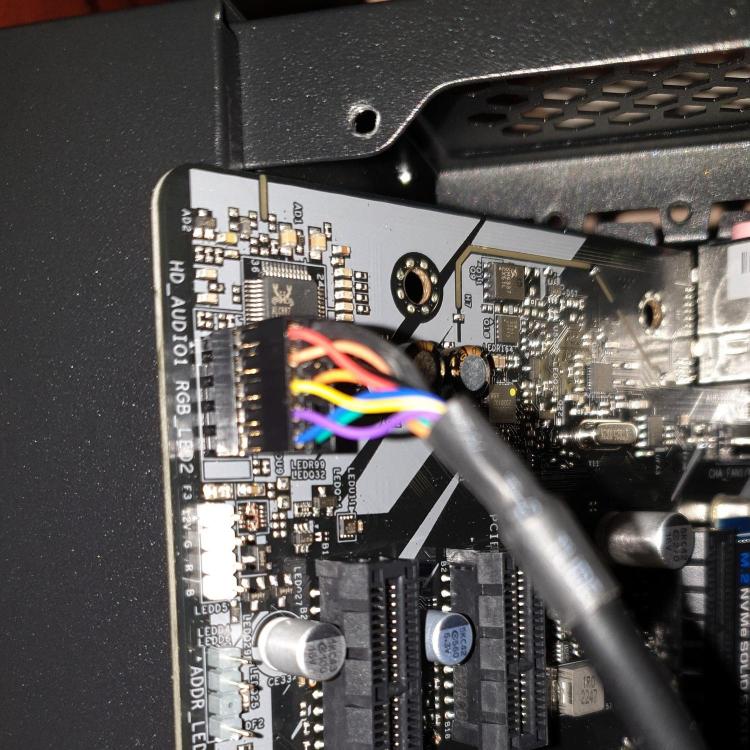

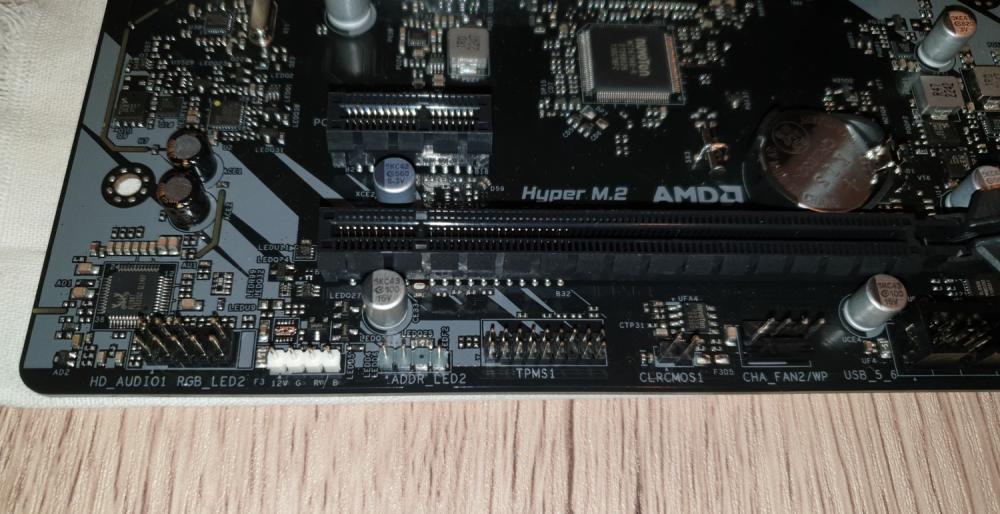

les deux dernières images ou on vois la CM c'est en fait les lumière bande led etc adressable RGB

pour ce qui est du câble qui ressemble fort a un port SATA d’ailleurs qui en est un, ici :



Faite une fois une photos complète de ce controleur.

y compris le câble ici jusqu’où il vas?? :





[galyfree]

il y a 10 minutes, Delta a dit :

les deux dernières images ou on vois la CM c'est en fait les lumière bande led etc adressable RGB







Ok je peux donc y brancher ces câbles qui viennent des ventilos ?

Modifié le 17 mars 2023 par galyfree

[galyfree]

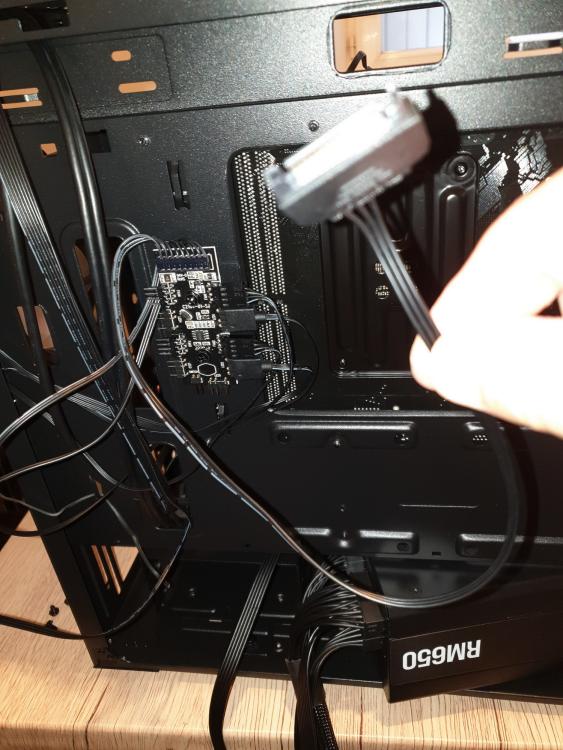

Et voici le câble sata qui est seulement relié au controleur

[Delta]

il y a 2 minutes, galyfree a dit :

Et voici le câble sata qui est seulement relié au controleur

celui ci vas sur un sata alimentation venant de votre alimentation (psu)

ce câble c'est comme si vous alliez brancher un disque dur

il y a 4 minutes, galyfree a dit :

Ok je peux donc y brancher ces câbles qui viennent des ventilos ?

dans les port FAN car se sont des ventilo.

ceci :

c'est pour les strip led etc.

[galyfree]

il y a 7 minutes, Delta a dit :

celui ci vas sur un sata alimentation venant de votre alimentation (psu)

ce câble c'est comme si vous alliez brancher un disque dur







Ok je crois comprendre, c'est ce qui alimente le controleur en fait...

[galyfree]

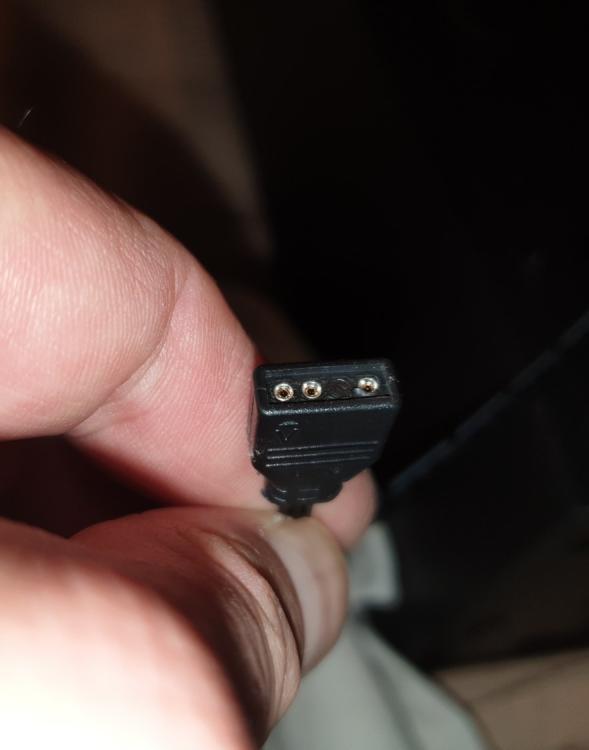

Pour les ventilos il y a 2 câbles je pensais que le fan était le carré, à droite, et le rgb celui de gauche à brancher sur les prises que j'ai montré tout à l'heure.

[Delta]

il y a 3 minutes, galyfree a dit :

Ok je crois comprendre, c'est ce qui alimente le controleur en fait...

exacte

[Delta]

il y a 6 minutes, galyfree a dit :

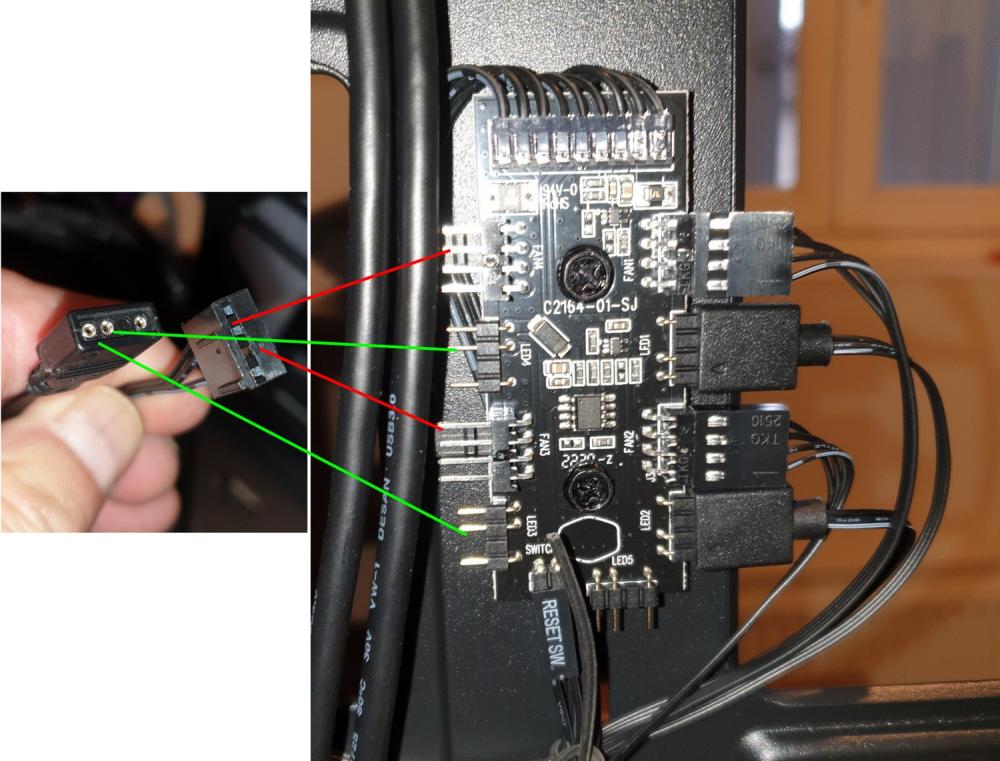

Pour les ventilos il y a 2 câbles je pensais que le fan était le carré, à droite, et le rgb celui de gauche à brancher sur les prises que j'ai montré tout à l'heure.

sur le contrôleur, il y a 3 câbles ce sont les RGB (LED) les 4 câbles sont pour les ventilo car il est marquer FAN

Vous devez brancher tout sur le controleur car vous desirez travailler avec le controleur

Modifié le 17 mars 2023 par Delta

[galyfree]

Ok comme ceci je pense alors, et comme le controleur est alimenté en sata tout ce qui se branche dessus sera alimenté également, c’est juste plus pratique que de brancher sur la carte mère en fait et mieux pour le rangement des câbles.

[Delta]

il y a 6 minutes, galyfree a dit :

Ok comme ceci je pense alors, et comme le controleur est alimenté en sata tout ce qui se branche dessus sera alimenté également, c’est juste plus pratique que de brancher sur la carte mère en fait et mieux pour le

Correct

Et vus que c'est un contrôleur, vous aurez aussi la possibilité de contrôler les lumière les vitesses des ventilo etc. ..

Modifié le 17 mars 2023 par Delta

[Delta]

Hop là,

@galyfree, cela fonctionne

[galyfree]

Bonjour Delta, désolé de ne pas avoir répondu avant, je suis partit bien plus tôt que prévu vendredi et je ne suis revenu que hier soir.

Ca ne fonctionne pas, quand j'appuie sur le bouton de démarrage les ventilos tournent 1 seconde et s’arrêtent aussitôt... et plus rien..

[Delta]

Il y a 3 heures, galyfree a dit :

Ca ne fonctionne pas, quand j'appuie sur le bouton de démarrage les ventilos tournent 1 seconde et s’arrêtent aussitôt... et plus rien..

le pc tourne au moins ? ou alors il s’arrête complet
