Comment mesurer la vitesse des mes ports USB ?

Guy77

Par Guy77
dans Hardware

Messages recommandés

Guy77 Élève maistrancier

Guy77

Posté(e)
Posté(e)

Bonjour à tous,

Une petite question : Je viens de remplacer mon ancienne tour (qui avait tenu 12ans...) et je voudrais savoir comment mesurer la vitesse des ports de la nouvelle (Acer ConceptD 500-A51).

J'ai plein de jolies couleurs de ports (noirs, bleus, rouges) et de types de connecteurs : type "A", type "C" et j'aimerais bien y voir un peu plus clair.

J'ai déjà remarqué que certaines combinaisons ne sont pas top : le récepteur Unifying de ma souris Logitech mis sur une prise USB 2.0 du panneau de dessus saccade un max si je branche sur le port USB 3.1 d'à côté un SSD...  Bon je me doute qu'il y a une question de bande passante mais j'aurais plus compris cela sur des ports de même type…



J’ai déjà un peu débroussaillé le terrain :

Sur le panneau arrière, j’ai :

- deux ports USB bleus (USB 3.1 Gen 1)
- deux ports USB noirs (USB 2.0)
- deux ports USB Rouge (USB 3.1 Gen 2)








 Sur le panneau du dessus j’ai :

- un port USB Rouge (USB 3.1 Gen 2)
- deux ports USB noirs (USB 2.0)
- un port USB "C" (USN 3.1 Type C)






J’ai aussi vu que pour la norme USB, les vitesses théoriques sont :

- USB 2.0 480Mbits/s

- USB 3.0 (2011) 5Gbits/s

- USB 3.1 (2014) 10Gbits/s

- USB 3.2 (2017) 20Gbits/s



La doc du PC parle de :

- USB 2.0

- USB 3.1 Gen 1

- USB 3.1 Gen 2

- USB 3.1 Type "C"



Ma compréhension pour la vitesse de mes ports la vitesse est :

- USB 2.0 => 480Mbits/s  (?)

- USB 3.1 Gen 1 => 5Gbits/s  (?)

- USB 3.1 Gen2 =>10Gbits/s   (?)



Par contre pour le port USB 3.1 Type « C » je ne sais pas s’il est en 5Gbits/s, 10Mb/s (ou, on peut rêver…) 20Mb/s…



1) Est-ce que vous êtes d'accord avec "ma compréhension" ?

2) Pourriez-vous me dire qu'elle est la vitesse du port USB 3.1 Type "C" ?

3) Est-ce que vous pourriez me conseiller un logiciel (Freeware, sans spam,…) vérifier ces débits ?

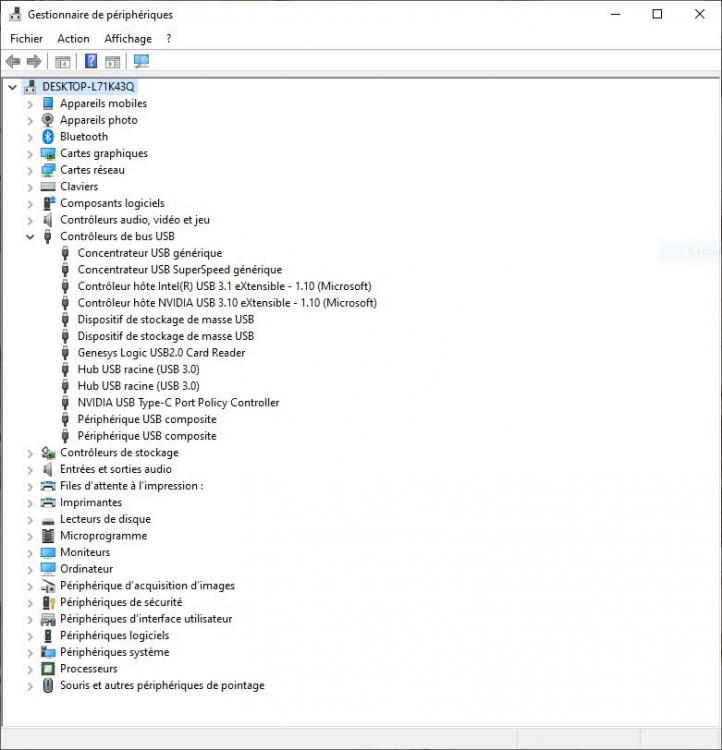

4) Là c’est plus dur : comment est-ce que je pourrais identifier les ports qui partagent la même bande passante ? Parce que c’est bien beau de dire qu’un port USB 3.1 est à 10Mb/s mais s’il y en a 2 sur le même ressource, ça divise le débit théorique par 2… Est-ce que le Gestionnaire de périphérique peut donner une piste ?






Merci,

Guy.





Lien vers le commentaire
calisto06 Vice-amiral

calisto06

Posté(e)
Posté(e)

Bonjour @Guy77 je vais faire simple : les ports sont  limités par les connecteurs des périphériques les plus lents

Ce que tu peux tenter c'est un test avec crystaldisk mark http://www.gratilog.net/xoops/modules/mydownloads/singlefile.php?cid=226&lid=1912#:~:text=Gratilog.net - CrystalDiskMark v 8.01,) - Informations système - Logiciels gratuits&text=Description %3A,d'écriture séquentielle ou aléatoire.



Lien vers le commentaire
Guy77 Élève maistrancier

Guy77

Posté(e)
  • Auteur
Posté(e) (modifié)

Merci pour ta réponse rapide @calisto06, et merci pour le lien, je vais tester tout ça.

Une petite précision, si tu veux bien :  quand tu dis

il y a 38 minutes, calisto06 a dit :

Les ports sont  limités par les connecteurs des périphériques les plus lents

Cela veut-il dire que pour un groupe de ports donnés, le dispositif branché le plus lent impose la limitation ? Mais je pense que cette limitation s'applique entre ports du même type, c'est bien ça ?

Sur le panneau arrière, dans le groupe des ports USB 3.1 Gen 1, ce sera le dispositif le plus lent qui imposera la vitesse aux deux connecteurs USB 3.1 Gen 1 ?

Modifié par Guy77
Lien vers le commentaire
calisto06 Vice-amiral

calisto06

Posté(e)
Posté(e)

Ca veut dire que la vitesse d'un port quel qu'il soit est limité par la connectique du périphérique si elle est moins performante que le port lui même et vice versa .

Ex : une clé usb 2 branchée sur du usb 3 ne fonctionne qu'à la vitesse de l'usb2

De meme un SSD dans un boitier est limité par l'interface du connecteur du boitier/cable et suivant ou tu le branche par le port

De toute manière vois ça comme un genre de goulet ou le plus lent bloque l'ensemble .



Lien vers le commentaire
Guy77 Élève maistrancier

Guy77

Posté(e)
  • Auteur
Posté(e)

Bonjour @calisto06

Voici le résultat des tests:

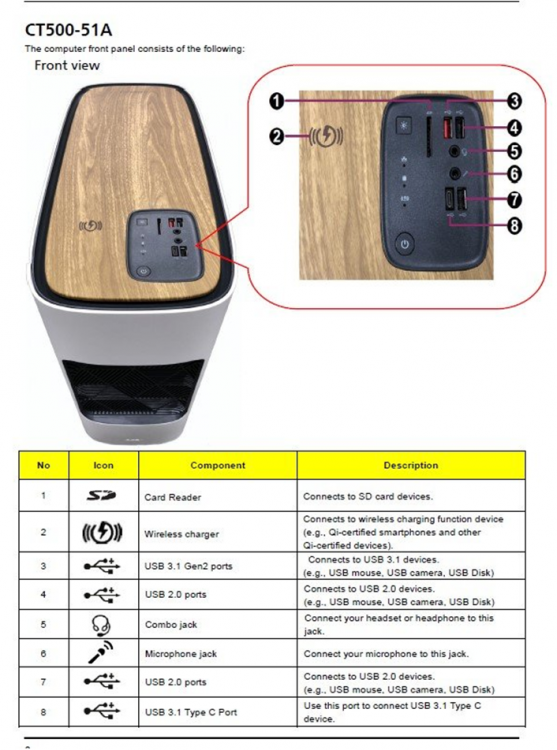

Pour faire simple j'ai d'abord lancé le test sur 2 prises USB 3.1 du panneau du dessus (voir photo ci-dessus). J'ai comparé la prise USB 3.1 Gen 2 (rouge) et la prise USB 3.1 type "C". Ensuite, comme je ne voyais pas de grosses différences entre ces ports, j'ai testé, toujours sur le panneau du dessus, une des prises USB 2.0.

Pour le test au niveau matériel :

- J'ai pris un SSD Samsung 850 Pro 256GB monté dans un boitier Inateck qui sort sur un câble USB 2.0. Pour le ports USB 3.1 Gen 2 Type "A" et USB 2.0 il est connecté directement, pour le port USB 3.1 Type "C", j'ai utilisé un câble adaptateur Anker type "A" <==>  type "C".



Au niveau paramètres de CrystalDiskMark j'ai choisi :

- Nombre de tests : 5, Taille : 4GB et unités MB/s



Je ne vois pas trop comment rapprocher les résultats trouvés et le débit "théorique" de mes ports USB 3.1 Gen2, USB 3.1 Type "C" et USB 2.0...



Panneau du dessus,

SSD SanDisk Samsung 850 Pro 256GB dans un boitier Inateck sur Prise USB 3.1 Gen 2, [paramètres CrystalDiskMark : 5 tests, 4G, (H:), Mb/s] :

------------------------------------------------------------------------------

CrystalDiskMark 8.0.1 x64 (C) 2007-2021 hiyohiyo

                                  Crystal Dew World: https://crystalmark.info/

------------------------------------------------------------------------------

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]

* KB = 1000 bytes, KiB = 1024 bytes



[Read]

  SEQ    1MiB (Q=  8, T= 1):   465.179 MB/s [    443.6 IOPS] < 17964.38 us>

  SEQ    1MiB (Q=  1, T= 1):   410.392 MB/s [    391.4 IOPS] <  2552.66 us>

  RND    4KiB (Q= 32, T= 1):   156.177 MB/s [  38129.2 IOPS] <   812.48 us>

  RND    4KiB (Q=  1, T= 1):    24.921 MB/s [   6084.2 IOPS] <   164.15 us>



[Write]

  SEQ    1MiB (Q=  8, T= 1):   448.331 MB/s [    427.6 IOPS] < 18641.54 us>

  SEQ    1MiB (Q=  1, T= 1):   376.864 MB/s [    359.4 IOPS] <  2778.25 us>

  RND    4KiB (Q= 32, T= 1):   166.648 MB/s [  40685.5 IOPS] <   761.43 us>

  RND    4KiB (Q=  1, T= 1):    40.819 MB/s [   9965.6 IOPS] <   100.15 us>



Profile: Default

   Test: 4 GiB (x5) [H: 32% (76/238GiB)]

   Mode: [Admin]

   Time: Measure 5 sec / Interval 5 sec

   Date: 2021/05/25 9:24:23

     OS: Windows 10 Professional [10.0 Build 19043] (x64)



Panneau du dessus,

SSD Samsung 850 Pro 256GB dans un boitier Inateck sur câble adaptateur USB « A » <==> USB « C » sur Prise USB 3.1 Type « C », [paramètres CrystalDiskMark : 5 tests, 4G, (H:), Mb/s] :

------------------------------------------------------------------------------

CrystalDiskMark 8.0.1 x64 (C) 2007-2021 hiyohiyo

                                  Crystal Dew World: https://crystalmark.info/

------------------------------------------------------------------------------

* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]

* KB = 1000 bytes, KiB = 1024 bytes



[Read]

  SEQ    1MiB (Q=  8, T= 1):   464.723 MB/s [    443.2 IOPS] < 17996.43 us>

  SEQ    1MiB (Q=  1, T= 1):   393.970 MB/s [    375.7 IOPS] <  2658.17 us>

  RND    4KiB (Q= 32, T= 1):   156.225 MB/s [  38140.9 IOPS] <   812.28 us>

  RND    4KiB (Q=  1, T= 1):    24.886 MB/s [   6075.7 IOPS] <   164.40 us>



[Write]

  SEQ    1MiB (Q=  8, T= 1):   448.197 MB/s [    427.4 IOPS] < 18643.50 us>

  SEQ    1MiB (Q=  1, T= 1):   383.217 MB/s [    365.5 IOPS] <  2732.59 us>

  RND    4KiB (Q= 32, T= 1):   166.648 MB/s [  40685.5 IOPS] <   761.43 us>

  RND    4KiB (Q=  1, T= 1):    40.807 MB/s [   9962.6 IOPS] <   100.18 us>



Profile: Default

   Test: 4 GiB (x5) [H: 32% (76/238GiB)]

   Mode: [Admin]

   Time: Measure 5 sec / Interval 5 sec

   Date: 2021/05/25 9:32:27

     OS: Windows 10 Professional [10.0 Build 19043] (x64)





Panneau du dessus,

SSD SanDisk Samsung 850 Pro 256GB dans un boitier Inateck sur Prise USB 2.0  [paramètres CrystalDiskMark : 5 tests, 4G, (H:), Mb/s] :

------------------------------------------------------------------------------
CrystalDiskMark 8.0.1 x64 (C) 2007-2021 hiyohiyo
                                  Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
  SEQ    1MiB (Q=  8, T= 1):    40.470 MB/s [     38.6 IOPS] <202595.71 us>
  SEQ    1MiB (Q=  1, T= 1):    39.625 MB/s [     37.8 IOPS] < 26395.86 us>
  RND    4KiB (Q= 32, T= 1):    29.396 MB/s [   7176.8 IOPS] <  4390.09 us>
  RND    4KiB (Q=  1, T= 1):    12.840 MB/s [   3134.8 IOPS] <   318.75 us>

[Write]
  SEQ    1MiB (Q=  8, T= 1):    43.805 MB/s [     41.8 IOPS] <187609.77 us>
  SEQ    1MiB (Q=  1, T= 1):    43.340 MB/s [     41.3 IOPS] < 24128.83 us>
  RND    4KiB (Q= 32, T= 1):    28.377 MB/s [   6928.0 IOPS] <  4496.07 us>
  RND    4KiB (Q=  1, T= 1):    15.477 MB/s [   3778.6 IOPS] <   264.38 us>

Profile: Default
   Test: 4 GiB (x5) [H: 32% (76/238GiB)]
   Mode: [Admin]
   Time: Measure 5 sec / Interval 5 sec
   Date: 2021/05/25 10:00:25
     OS: Windows 10 Professional [10.0 Build 19043] (x64)




Pourrais-tu m'aider à interpréter ces résultats ?

Guy.





Lien vers le commentaire
calisto06 Vice-amiral

calisto06

Posté(e)
Posté(e)

Les débits théoriques de l'usb2 sont la limite supérieure que tu pourras atteindre

Il y a 2 heures, Guy77 a dit :

J'ai pris un SSD Samsung 850 Pro 256GB monté dans un boitier Inateck qui sort sur un câble USB 2.0

tu seras limité par l'USB du cable ...le périphérique n'atteindra pas les valeurs attendues pour un SSD : ça dépend comment est branché le ssd



Il y a 2 heures, Guy77 a dit :

j'ai utilisé un câble adaptateur Anker type "A" <==>  type "C"

la limite est la vitesse de l'usb A

Je ne vois pas trop l'interet de tes tests en fait ...

  • Ahah 1
Lien vers le commentaire
Guy77 Élève maistrancier

Guy77

Posté(e)
  • Auteur
Posté(e)

Effectivement, en relisant mon message, je comprends ta surprise : je me suis un peu trompé... :blush:  désolé.

Pour mon adaptateur Type "A" <==> "C", je ne suis par en USB 2.0, mais en USB 3.1 SuperSpeed, donc en débit théorique jusqu'à 5Gb/s.

Pour le SSD dans un boitier Inateck, le boitier est un modèle USB 3.0, optimisé pour SSD (protocole de transfert UASP). Ce n'est que pour faire un test de mes ports, mes SSD sont habituellement connectés en SATA dans mes PCs...

Donc si je comprends bien ta réponse, la limite ne vient pas uniquement de ce qu'on branche, mais aussi du type de connexion.

Si je veux utiliser mes prises USB 3.2 et ne pas être limité par "l'USB du câble" il me faudra obligatoirement un équipement avec un connecteur type "C", correct ?

J'avais vu un boitier Inateck 2,5 Pouces USB C pour SSD, mais en y regardant de près, la prise USB "C" est côté boitier et, du côté PC c'est une prise type "A" SuperSpeed, donc le débit max théorique sur limité à 5Gb/s, c'est bien ça ?

Et j'imagine qu'il ne suffit pas de remplacer le câble USB "C" <==> USB "A" SuperSpeed pas un câble USB "C" <==> USB "C" pour que ça fonctionne.



Dernier point (avant que j'arrête sur ce sujet un peu scabreux pour moi) :

La valeur de débit max que je mesure est :

------------------------------------------------------------------------------
[Read]
  SEQ    1MiB (Q=  8, T= 1):   530.725 MB/s [    506.1 IOPS] < 15675.16 us>


[Write]
  SEQ    1MiB (Q=  8, T= 1):    82.378 MB/s [     78.6 IOPS] < 78135.17 us>

------------------------------------------------------------------------------
Si j'arrondis 530.725 MB/s à 530MB/s, ça fait du 4240 Mb/s = 4.2 Gb/s, c'est ça qu'on rapproche du débit théorique de 5Gb/s?

Merci (de ta patience),

Guy




Lien vers le commentaire
Guy77 Élève maistrancier

Guy77

Posté(e)
  • Auteur
Posté(e)

Effectivement (merci pour ton lien), et là, la boucle est bouclée et on revient à ma question de départ : "Comment mesurer la vitesse de mes ports USB ?"

Comme les constructeurs utilisent des appellations commerciales qui leurs sont propres, je voulais savoir comment faire une évaluation de la vitesse de mes ports (même approximative) pour m'y retrouver entre toutes ces belles couleurs (noires, bleues et rouges) et les types de connecteurs :

Encore que il y a des choses simples à déduire : pour les noires c'est de l'USB 2.0, donc au mieux j'en attends 480Mb/s.

Pour les bleus Acer utilise l'appellation USB 3.1 Gen 1, ce qui semble correspondre dans ton lien et dans Wikipedia à de l'USB 3.2 Gen 1, j'aurais aimé pouvoir y mesurer un débit au mieux de 5Gb/s.

Pour les rouges ils utilisent l'appellation USB 3.1 Gen2, ce qui semble correspondre à de l'USB 3.2 Gen 2, j'aurais aimé pouvoir y mesurer un débit jusqu'à 10Gb/s. Le tout bien sûr en utilisant la bonne connectique et les bons périphériques...

Pour la prise USB "C", ils l'appellent USB 3.1 Type "C" (ce qui ne veut pas dire grand chose pour moi), ils utilisent toujours le visuel du SuperSpeed+ (qui est aussi celui de l'USB 3.2 Gen2).



Chacun y allant avec sa petite histoire, le visuel qui me semblait le plus proche de ce qu'indique Acer (cf mon post d'ouverture) c'est le suivant :


Sauf que chez Acer ils utilisent le même graphisme pour USB 3.1 Gen 1 et pour USB 3.1 Gen 2...

Ah! si je pouvais me faire un petit banc de test pour mesurer tout ça, je ne vous aurais pas pris la tête avec ces questions  :c_satisfied2:

Guy.
