Démarrer PC de bureau quand le bouton démarrer est HS

[Pra24]

Ma config

Nom de l'appareil DESKTOP-2CBTDCK

Processeur Intel(R) Core(TM) i5-3450 CPU @ 3.10GHz 3.10 GHz

Mémoire RAM installée 8,00 Go

ID de périphérique 9E8A74F8-7B76-4D0C-965A-59783D7AE125

ID de produit 00330-80000-00000-AA474

Type du système Système d’exploitation 64 bits, processeur x64

Affichage 2 écrans indépendants

Édition Windows 10 Professionnel

Version 21H2

Installé le ‎25/‎02/‎2021

Build du système d’exploitation 19044.1348

Expérience Windows Feature Experience Pack 120.2212.3920.0

Anti virus Defender

Stockage SSD 220 Go Système

DD 2 Go Données (2 partitions)





Mon problème :

Le bouton de démarrage a rendu l'âme (10 ans!)

Il faut appuyer 5 à 10 fois pour démarrer. La  solution de dépannage que j'utilise consiste à démarrer depuis le bouton démarrage de mon clavier Windows.

Inconvénient majeur, pour que cela fonctionne il faut que je ne coupe pas l'alimentation après l'arrêt.

Ce bouton étant inaccessible(!!!!) je souhaiterais mettre un autre bouton en parallèle. Comment localiser la prise sur la carte mère?

Merci de vos conseils

Modifié le 19 février 2022 par Pra24
Fausse manip

[Toto61]

Salut,

Rien de bien compliqué, il te faut repérer un connecter sur lequel figure l'indication "Power SW". Le plus simple est que tu nous donnes les références exactes de ta carte mère pour que l'on te dise quel duo de fil débrancher, pour ensuite y connecter un interrupteur de remplacement.

[Pra24]

Merci de ta réponse

Ma carte mère :

Fabricant de la carte de base    ASUSTeK COMPUTER INC.
Produit de la carte de base    CM6870
Version de la carte de base    Rev X.0x


J'ai repéré sur la carte mère ce qui me parai être la connexion de cet interrupteur (voir photo jointe)

Avec mes excuses pour la poussière que je n'ai pas enlevée!!!!!

A+

[Delta]

hello, @Pra24 en attente de @Toto61 je viens vous donner une réponse.

c'est un panel broche complète et non 2 pin séparer a chaque fois.

il vas falloir repérer les codes couleur en remontant les câbles vers le bouton en question.

repérer les deux codes couleurs et ensuite une fois repérer, réalisé le pontage avec un autre bouton.

maintenant si vous n'avez plus de bouton sous la main, vous pouvez le faire a l'aide du bouton reset mais bon vous perdez le reset

Modifié le 20 février 2022 par Delta

[Delta]

voici une image ou on vois bien l'emplacement.

pwrsw il faudrait regarder les code couleur qui s'y associe.



[Pra24]

Merci de votre réponse

Votre photo me montre qu'il s'agit bien de ma carte mère.

Je n'ai pas accès au bouton car il faudrait démonter la façade!

Par contre, comme cela apparait sur la photo de ma carte, les fils sont ressortis sur une prise accessible. Il me suffirait de connaitre les couleurs à relier au poussoir

Merci d'avance

[Delta]

reprise de votre screen et branchement :

il faudrait retirer le panel avec la flèche verte

ensuite repérer comme sur le screen que je vous ai donner ou il est marquer pwrsw voir les quelle couleur dans le gros panel se trouve.

et le reporter sur le petit panel avec la flèche rouge.

je pense que vous avez du blanc et du vert

[Pra24]

Rouge et noir sont sur la rangée du haut (noir dans le vide)

Blanc et vert dans la rangée du bas

[Pra24]

Attention erreur de ma part le fil noir est  à la 3ème colonne en haut.

Noir sur noir ne se voit pas facilement

[Delta]

sur le screen que tu as pris, et ou on vois ton reperage de cable.

le pwrsw correspond au blanc et vert.

ceux que j'ai mis avec une ligne rouge dessus..

[Pra24]

OK merci je vais faire l'essai plus tard

je vais d'abord sauvegarder les choses précieuses au cas ou........?

Je vous tiendrai au courant

M.P.



[Delta]

il y a une heure, Pra24 a dit :

je vais d'abord sauvegarder les choses précieuses au cas ou........?

C'est préférable mais il ne devrais pas y avoir de souci...

c'est juste une impulsion le courant y est pas de façon permanente du moins je pense pas

[Toto61]

Je confirme ce qu'a indiqué @Delta (merci d'avoir pris la suite), blanc et vert correspondent au "Power_SW". On en déduit également qu'il n'y a pas de bouton reset, puisque les 2 emplacements en bas à droite ne sont pas câblés.

Par contre, on distingue que les 2 fils vert et blanc sont doublés sur le même connecteur coté carte mère, et partent vers un autre gros connecteur noir. Tu pourrais en effet t'appuyer sur ce connecteur "libre" en y insérant les câbles de ton interrupteur de remplacement. C'est d'ailleurs étrange ce montage, comme si Asus avait 2 types de cartes mères avec des connecteurs différents.

Modifié le 20 février 2022 par Toto61

[Delta]

Il y a 3 heures, Toto61 a dit :

C'est d'ailleurs étrange ce montage, comme si Asus avait 2 types de cartes mères avec des connecteurs différents.

J'ai ce montage sur une de mes CM gigabyte! un long et unique connecteur

[Toto61]

Il y a 8 heures, Delta a dit :

un long et unique connecteur

Ce n'est pas celui ci qui me surprend, j'en ai déjà vu également, c'est même plutôt pratique et évite les inversions de câbles. C'est le montage en Y vers un connecteur plus court, qui, en fonction de la carte mère en place, serait utilisé ou non.

[Pra24]

Merci  Toto61

J'ai trouvé un bouton poussoir mais il se te raccorde par un connecteur femelle ...

en existe-t-il avec connexion male pour utiliser la petite prise?

ou peut-on trouver un raccord male-male à 2 pins?

A+

[Toto61]

Normalement, le connecteur femelle est prévu pour être relié directement sur la carte mère, mais vu que tu as un connecteur unique, ca complique la chose.

Si tu bricoles un petit peu, le plus simple va être de couper les fils vert et blanc du second connecteur noir qui n'est pas utilisé, ainsi que ceux de ton nouveau bouton poussoir, puis de les connecter ensemble. Idéalement par une soudure à l'étain, avec un peu de gaine thermo rétractable, ou à défaut du scotch électricien.

[Kazuhide]

J'ai moi même eu ce problème et normalement près de l'emplacement de ton bouton il devrait avoir un bouton encore plus petit, mais bon je laisse les " professionnels " s'en occuper

[Delta]

Le 21/02/2022 à 08:54, Pra24 a dit :

ou peut-on trouver un raccord male-male à 2 pins?

dans tout les centres de bricolage, tu devrais avoir ton bonheur ... De plus classic au plus design etc.

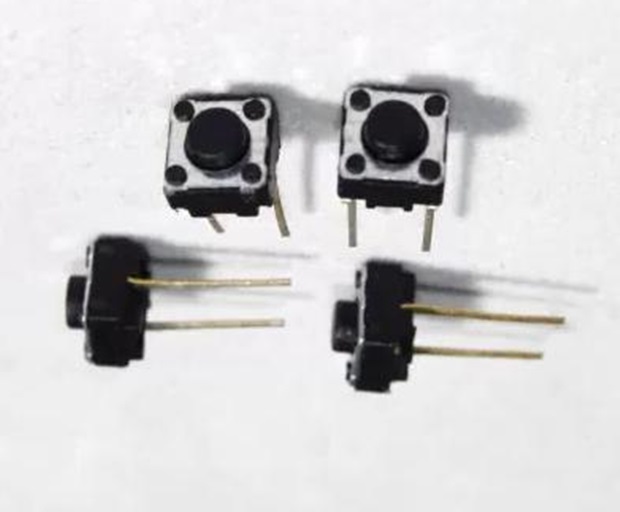

ici par exemple pour les plus discret :

https://www.ebay.fr/itm/6-6-5-mm-bouton-poussoir-a-2-pins-broches-push-button-switch-C43-4-/172413417453

un design plus franc et automobile

ou éclairer
