ssd invisible

[aribo91]

Bonjour,

j'ai reçu hier un ssd neuf, j'ai un lenovo ideapad 100S 14 ibr, le disque où s trouve windows10 est soudé et de 32GO ce qui est trop petit car je ne peux même pas faire les mises a jour.

J'ai donc installer sur la carte mère ce nouveau ssd, seulement ni dans le bios, ni dans le gestionnaire des périphériques, ni ailleurs il n'apparait.

Je ne peux donc pas l'initialiser pour m'en servir, j'ai tout essayée.

Pouvez vous m'aider s'il vous paît à comprendre.

Merci d'avance

[Toto61]

Salut,

Peux-tu nous donner les réf du SSD que tu as installé ?

[aribo91]

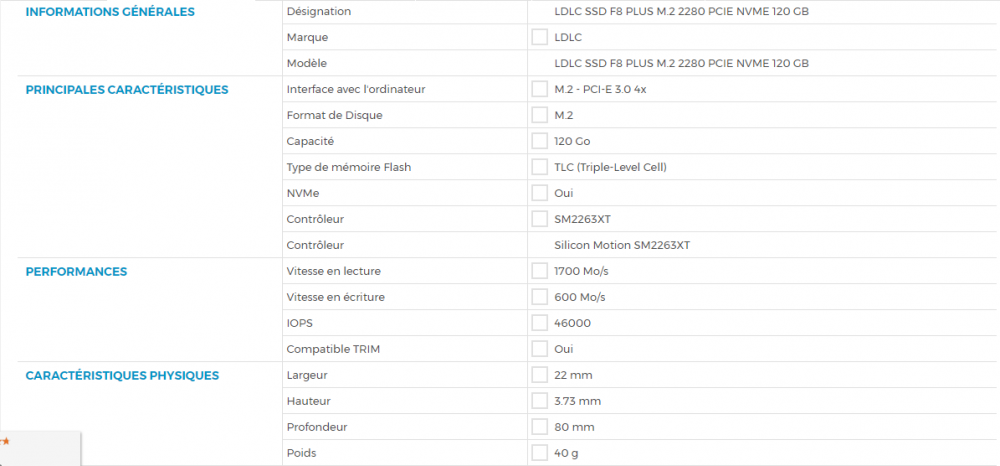

LDLC SSD F8 PLUS M.2 2280 PCIE NVME 120 GB

SSD 120 Go NAND 3D TLC M.2 2280 PCI-E 3.0 4x NVMe

[Toto61]

Quelle est la version du BIOS de ton Lenovo ? Tu peux la retrouver depuis CPU-Z (la version ZIP ira très bien)

Modifié le 12 janvier 2021 par Toto61

[aribo91]

[aribo91]

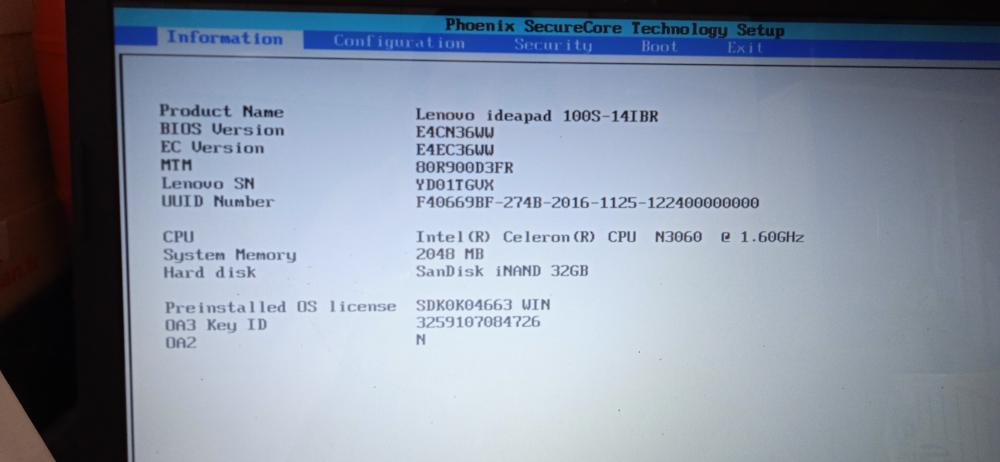

version : E4CN36WW

[Toto61]

C'est le dernier en date, pas de chance...

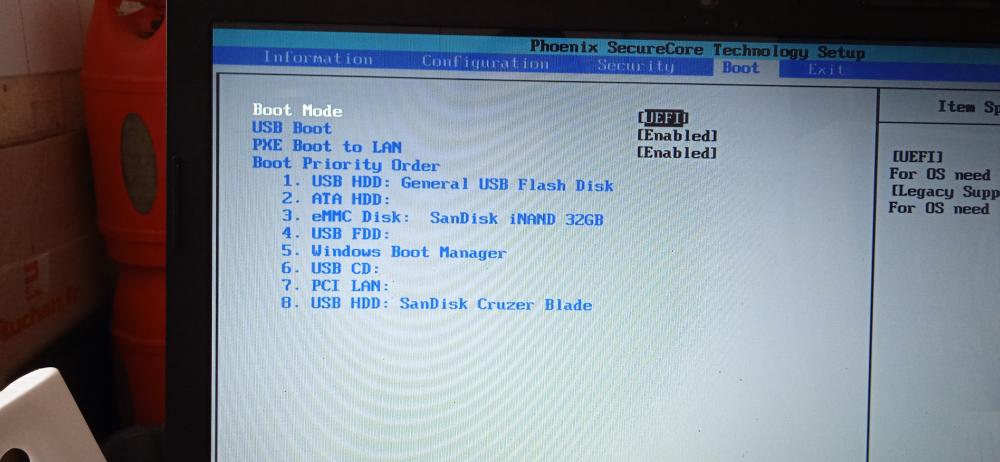

Coté BIOS, peut-on avoir quelques copies d'écran des différents menus / sous menu ?

[aribo91]

[Toto61]

Rien n'indique que le port M.2 de ce portable soit connecté à une interface PCIExpress acceptant les disques NVMe, et vu ce topic, je comprend qu'il doit disposer d'une interface SATA. Certes le connecteur M.2 est le même entre les 2 interfaces, mais ton SSD étant un NVMe, ca coince... Je pense que tu n'as plus qu'à le renvoyer, et tenter éventuellement un M2 SATA.

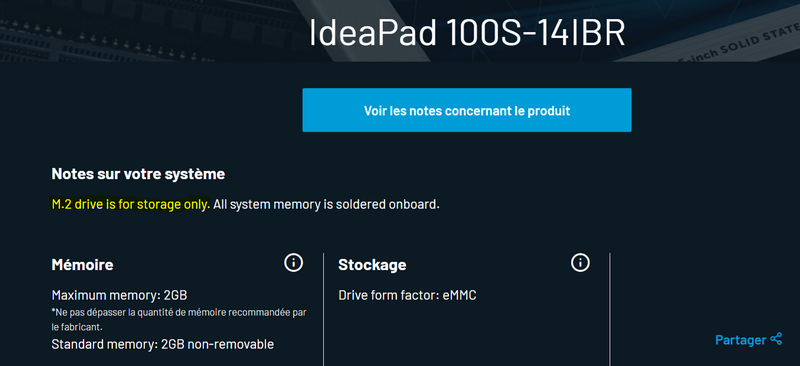

Attention également, sur le site de Crucial il est indiqué que le port M.2 ne peut servir qu'au stockage des données.

Edit : ajout de la fiche : https://lenovozone.pl/produkty/wp-content/uploads/2017/06/IdeaPad_100S_14inch_Platform_Specifications.pdf

Modifié le 12 janvier 2021 par Toto61

[aribo91]

d'accord donc je me serais tromper en achetant le ssd . Je ramenerais celui ci dans ce cas et en prendrait qu'il conviens donc un ssd M2 sata mais je viens de regarder le port n'a rien a voir avec un port sata les pins de la carte ne sont pas les même et ressemble plus a celle que j'ai reu

Merci pour ce précieux conseil

Modifié le 12 janvier 2021 par aribo91

[aribo91]

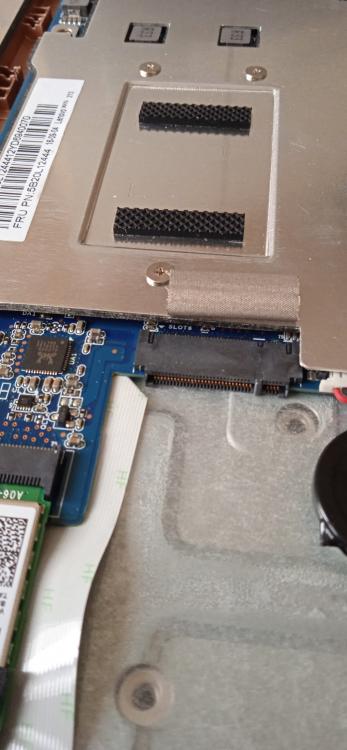

Voilà le port en question

[Toto61]

Ta carte mère dispose d'un connecteur M.2 normalisé. Ce type de connecteur permet de recevoir aussi bien des disque de stockage (PCIExpress ou SATA), mais également des cartes WiFi, Bluetooth... C'est juste un connecteur.

Par contre, sur les disques de stockage, il y a un ou plusieurs détrompeurs de présent qui empêche ou autorise différentes associations (car évidemment, certains constructeurs disposent d'interface double sur le même connecteur M.2, compatible PCIExpress / SATA, ce qui n'est pas ton cas).

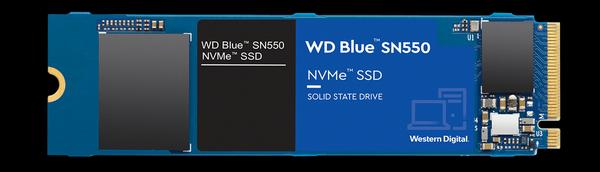

• Sur les disques NVMe "M.2", 1 détrompeur, le "Key M"

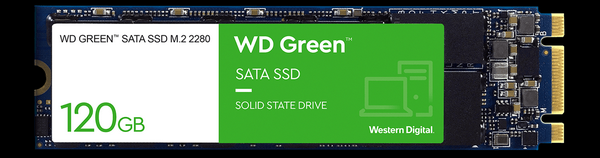

• Sur les disques SATA "M.2", 2 détrompeur, les "Key B+M"

Tu noteras qu'entre les 2, le "Key M" (détrompeur du bas) est commun (NVMe + SATA), et que le "Key B" (détrompeur du haut) n'est présent que sur le disque "SATA".

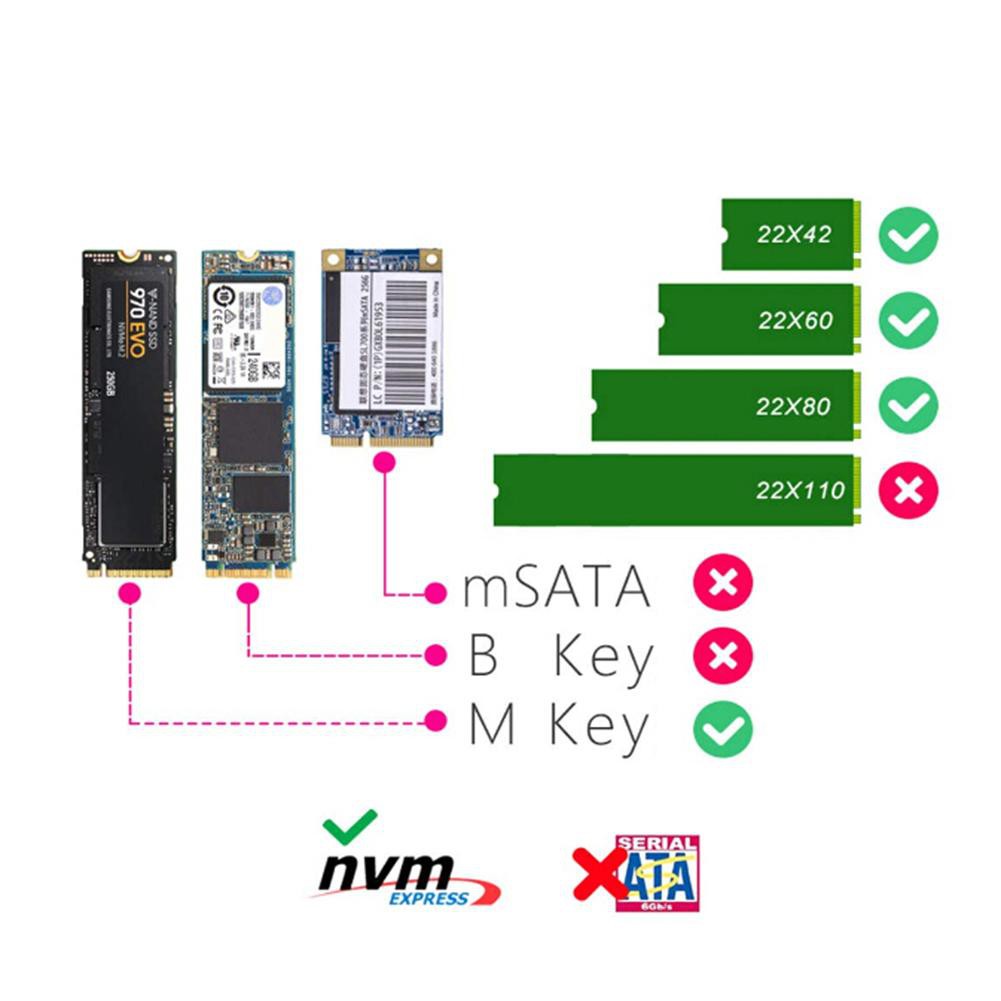

Et attention à ne pas prendre un disque "mSATA" qui dispose d'un autre type de connecteur assez proche !

Si tu veux un peu de lecture, en voici : https://www.nextinpact.com/article/28766/106936-tout-savoir-sur-m-2-connecteur-trois-sockets-dizaines-possibilites

Modifié le 12 janvier 2021 par Toto61

[aribo91]

Vous me conseiller quelle carte ? Je reviens de chez LDLC qui me dise eux qu'il me faut un adaptateur pour SSD 2.5 pouces

[Toto61]

Pour rester sur le site indiqué : https://www.ldlc.com/recherche/ssd m2 sata/+fv32-10948.html?department=all, ce n'est pas les références qui manquent. Par contre, je n'ai pas noté de taille maximum reconnu par ton portable, je testerai avec un modèle pas trop cher, quitte à le renvoyer ensuite chez eux, si les conditions le permettent.

[Delta]

Le 12/01/2021 à 12:23, Toto61 a dit :

Par contre, sur les disques de stockage, il y a un ou plusieurs détrompeurs de présent qui empêche ou autorise différentes associations (car évidemment, certains constructeurs disposent d'interface double sur le même connecteur M.2, compatible PCIExpress / SATA, ce qui n'est pas ton cas).

la saga des detrompeur
