Récupérer les données d'une clef USB dont le boitier s'est abîmé.

[Ac2n]

Bonjour la communauté ! 🙂

Ma clef USB s'est "légèrement" pliée dans le lecteur USB de mon PC portable. Concrètement, le boitier en plastique s'est fissuré mais la partie électronique intérieure semble intacte (cf. photos).

Problème...  les données de la clef ne s'affichent, hélas, plus... 😢

Côté positif (?) :

Lorsque j'insère la clef dans le lecteur USB, j'entends malgré tout les trois tonalités de Windows. Idem lorsque je la retire.

Malheureusement, la clef n'apparaît pas dans mes périphériques et lecteurs (message : "Insérer un disque dans le lecteur USB (E:).")

Quelqu'un peut-il m'aider à récupérer mes données svp ?  🙏

Par avance, merci et à bientôt, j'espère.



[zelandonii]

Bonjour @Ac2n,

Au vu du problème, je préfère faire appel à un spécialiste hardware tel que @Delta.

[Ac2n]

Bonjour @zelandonii,

Tu veux dire par là que je devrais le contacter en MP ?  🤔

[Le PoissonClown]

Salut !

il y a une heure, Ac2n a dit :

Tu veux dire par là que je devrais le contacter en MP ?  🤔

Pas besoin, il l'a mentionné.



En fait, la fiche mâle d'une clé USB a plusieurs lamelles conductrices :

Terre (-) ; Données pôle + (D+) ; Données pôle - (D-) ; et alimentation électrique (+)

Si l'une des soudures à lâché pour une lamelle, ça ne fonctionnera pas (sauf peut-être pour la terre).

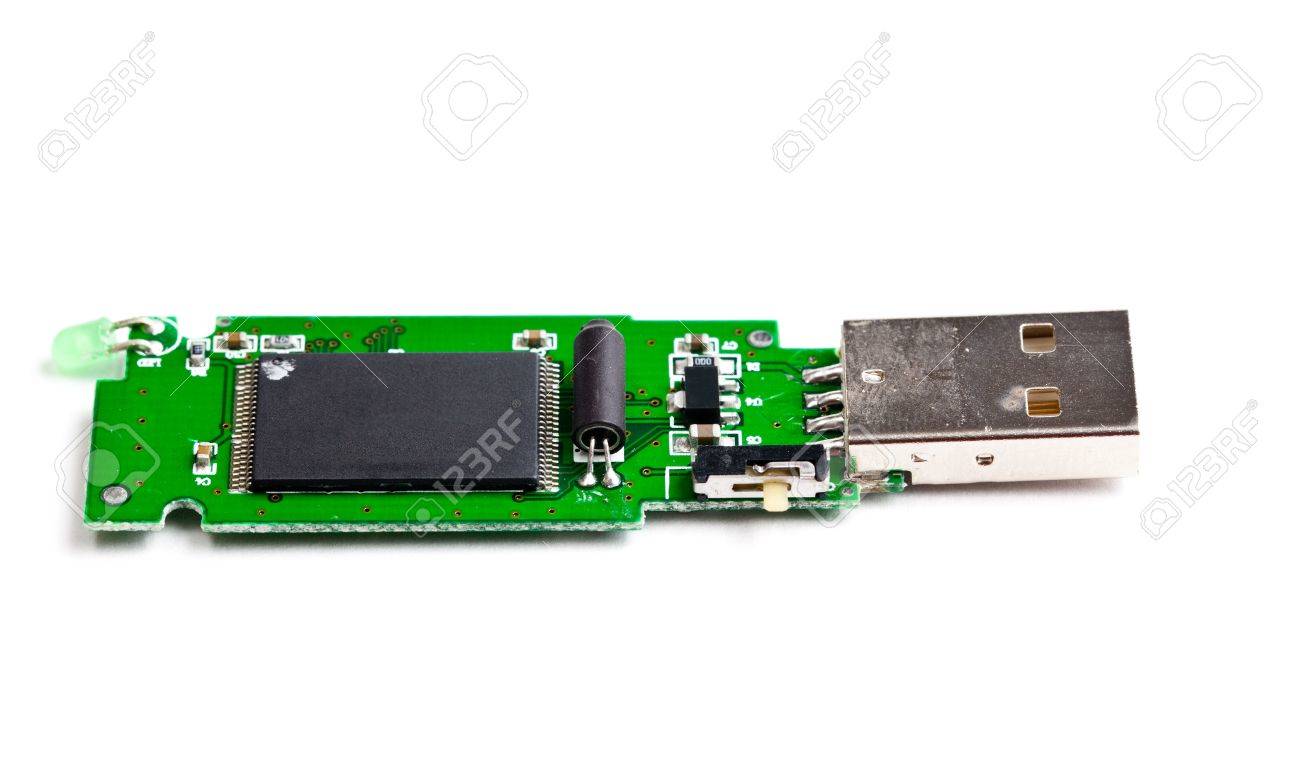

Donc il faudrait voir si ces lamelles sont bien soudées à la carte :

Mes connaissances s'arrêtent là. J'ignore où commander une fiche mâle USB A à souder, ni même faire de belles soudures à l'étain, donc je laisse également volontiers la place.

[Delta]

Il y a 1 heure, Le PoissonClown a dit :

Si l'une des soudures à lâché pour une lamelle, ça ne fonctionnera pas (sauf peut-être pour la terre).
Donc il faudrait voir si ces lamelles sont bien soudées à la carte :

hello,

en effet je pense a la carte imprimé qui se serait croquer.

Il faudrait faire de la chirurgie et retirer tout le plastique de couleur orange et ensuite voir si il y a pas une fissure.



[Ac2n]

Il y a 16 heures, Delta a dit :

hello,

en effet je pense a la carte imprimé qui se serait croquer.

Il faudrait faire de la chirurgie et retirer tout le plastique de couleur orange et ensuite voir si il y a pas une fissure.



Coucou,

Merci à vous deux pour vos réponses.

@Delta Penses-tu qu'il existe des boutiques spécialisées qui s'occupent de cela ? Perso, je ne m'en sens pas capable...

Je garde espoir car, comme dit plus haut, lorsque j'insère la clef dans le lecteur USB, on peut encore entendre les trois tonalités de Windows, donc...

Modifié le 23 février 2023 par Ac2n

[Delta]

Il y a 2 heures, Ac2n a dit :

Penses-tu qu'il existe des boutiques spécialisées qui s'occupent de cela ? Perso, je ne m'en sens pas capable...

hello,

Exister, je pense que oui car on a le même principe pour les disques dur qui ont crasher et qui on une contenance de valeurs ( des données de particulier ou de société)

maintenant je craint que cela vous coute chère pour faire une extraction de ce plastic moulé orange et ensuite par exemple faire un point de soudure ou un pont sur le circuit imprimé

Qu'est ce qui vous fait hésité a tenter l’opération de retiré ce plastic orange pour mettre a nu la carte USb a proprement parlé



[Ac2n]

Il y a 20 heures, Delta a dit :

Qu'est ce qui vous fait hésité a tenter l’opération de retiré ce plastic orange pour mettre a nu la carte USb a proprement parlé

Coucou @Delta

Tu me proposes de retirer le cache en plastique ? Aucun souci pour moi. Mais ensuite ?... S'il faut faire un point de soudure, je n'ai ni le matos ni les compétences...    Snif...

[Delta]

il y a 7 minutes, Ac2n a dit :

Coucou @Delta

Tu me proposes de retirer le cache en plastique ? Aucun souci pour moi. Mais ensuite ?... S'il faut faire un point de soudure, je n'ai ni le matos ni les compétences...    Snif...

hello, @Ac2n

on pourra déjà voir si elle est fissuré et ou ... Car si c'est juste les lamelle, on peut toujours bien trouver une astuce maintenant si c'est le circuit imprimé donc la petite carte souvent verte, là sa se complique

[Ac2n]

Merci pour ta réponse rapide !  🙂

L'idée, mais tu l'as très bien compris dès le début, c'est juste de récupérer les données de cette carte en les enregistrant sur PC par exemple, et ensuite, ben... j'm'en fiche de cette clef USB, elle peut aller au rebut.

C'est bon pour moi, je vais désosser le truc. Juste un peu plus tard, en fin de journée, car, là, maintenant, j'ai les mains dans la peinture !

Il s'agira juste de "casser" l'enveloppe plastique orange, n'est-ce pas ? (Toute la coque est solidaire)

Merci, Delta ! A plus tard !

[Delta]

il y a 4 minutes, Ac2n a dit :

L'idée, mais tu l'as très bien compris dès le début, c'est juste de récupérer les données de cette carte en les enregistrant sur PC par exemple, et ensuite, ben... j'm'en fiche de cette clef USB, elle peut aller au rebut.

et bien oui, mais pour cela il faut savoir si elle est croquer ou pas ...

Si les lamelles sont cassé du moins une ou deux, ou si c'est la partie carte qui est complètement fissuré.

Dans l’état actuel des choses si elle se connecte pas il y a un souci de fissures ou une pièce soudée a lâcher.

on pourrait essayer ceci :

https://www.easeus.fr/logiciel-recuperation-donnees/

voir si en la connectant et en lançant le programme on la verrai ...

Mais si elle est croquer cela risque de ne pas marché





[Ac2n]

Le 24/02/2023 à 15:34, Delta a dit :

Si les lamelles sont cassé du moins une ou deux, ou si c'est la partie carte qui est complètement fissuré.

Bonjour @Delta

J'ai partiellement désossé la clef, les lamelles semblent intactes.

Tu penses que je dois entièrement désossé la clef ? Si oui, avec une pince coupante, j'imagine… 🤔

Merci pour ton aide précieuse. 🙏

[Delta]

hello @Ac2n

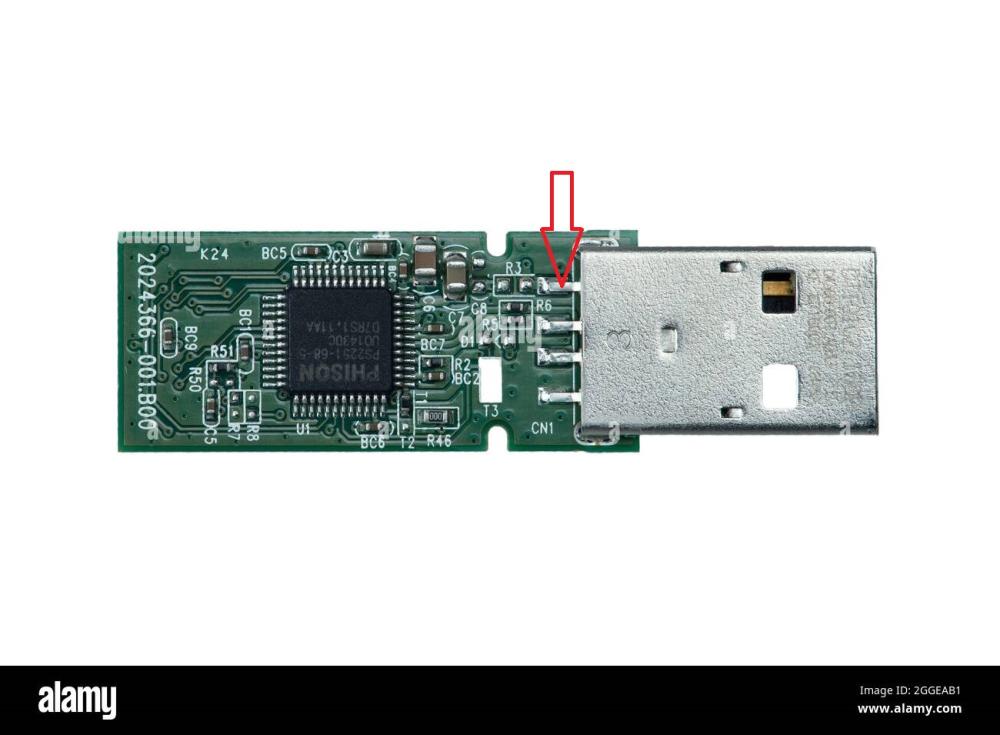

voici ou elle serai probablement fissuré

il faut désossé tout



[Delta]

voici une qui ressemble a la vôtre



[Ac2n]

Mille mercis @Delta pour tes deux messages.

Je m'en occupe dès demain matin et je te répondrai en suivant.

Merci et très bonne soirée

[Delta]

il y a 22 minutes, Ac2n a dit :

Mille mercis @Delta pour tes deux messages.

Je m'en occupe dès demain matin et je te répondrai en suivant.

Merci et très bonne soirée

ok ok ...

soyez patient et allez y calmement pour désossé la partie orange...peut être faire chauffer une lame de couteau et ensuite passer dessus pour entailler petit a petit en faisant fondre legerement le plastic orange qui me semble mouler



[Ac2n]

Ah, oui ! Très bonne idée la lame de couteau chauffée ! 🙂

[Ac2n]

Bonjour la communauté !

Bonjour @Delta !

Je m'excuse pour mon retour tardif (j'ai été très occupée ailleurs).

J'ai bien désolidarisé la clef de son moule avec patience et une lame de couteau chauffée. 🙂

Côté recto : RAS, en apparence, du point de vue des composants, mais présence d'une légère courbure concave vers l'extérieur de la pièce.

Côté verso : la fameuse pliure de la pièce probablement à l'origine du dysfonctionnement.

C'est grave, Docteur ? Que préconises-tu stp comme solution(s) possible(s) ?

Par avance, merci beaucoup pour ta réponse ! 🙏



NB : Tu l'auras noté, cette clef USB n'a pas la même apparence que celle que @Le PoissonClown et toi-même avaient postée en photo.



[Delta]

il y a 31 minutes, Ac2n a dit :

C'est grave, Docteur ? Que préconises-tu stp comme solution(s) possible(s) ?

Par avance, merci beaucoup pour ta réponse ! 🙏

hello,

en fait il y a une carte imprimé, mais cela se complique, cela se complique en fait car c'est une micro carte imprimé qui se trouve dans la partie rectangulaire noire.



non non je vais pas vous demander de décortiquer la partie noir car là on vas cassé tout.

est ce que vous avez un autre pc un pc par exemple moins important en cas de dysfonctionnement matériel.

Il faudrait voir si en jouant avec la pliure essayer de la redresser pendant qu'elle est insérer dans le port usb, si vous n'allez pas refaire contact et qu'elle soit reconnu même un court instant.

Si vous n'avez pas un vieux pc, ne le fait pas car on risque d'abimer le port usb du pc voir faire un court circuit.













[Ac2n]

Coucou @Delta

Merci pour ta réponse (pas reçu de notification par mail).

Oui, j'ai bien un vieux coucou que je pourrais utiliser comme cobaye (un Vista de 2008 que j'avais migré en Win7 mais qui rame énormément).

Je vais d'abord m'assurer de ne plus avoir aucun logiciel ou document importants sur ce PC et, c'est d'accord, je vais tenter la manip'. 🤞

Par contre... cette micro clef USB risque d'être compliquée à insérer dans un port USB tellement elle est fine...

Merci, bonne journée et à bientôt.
