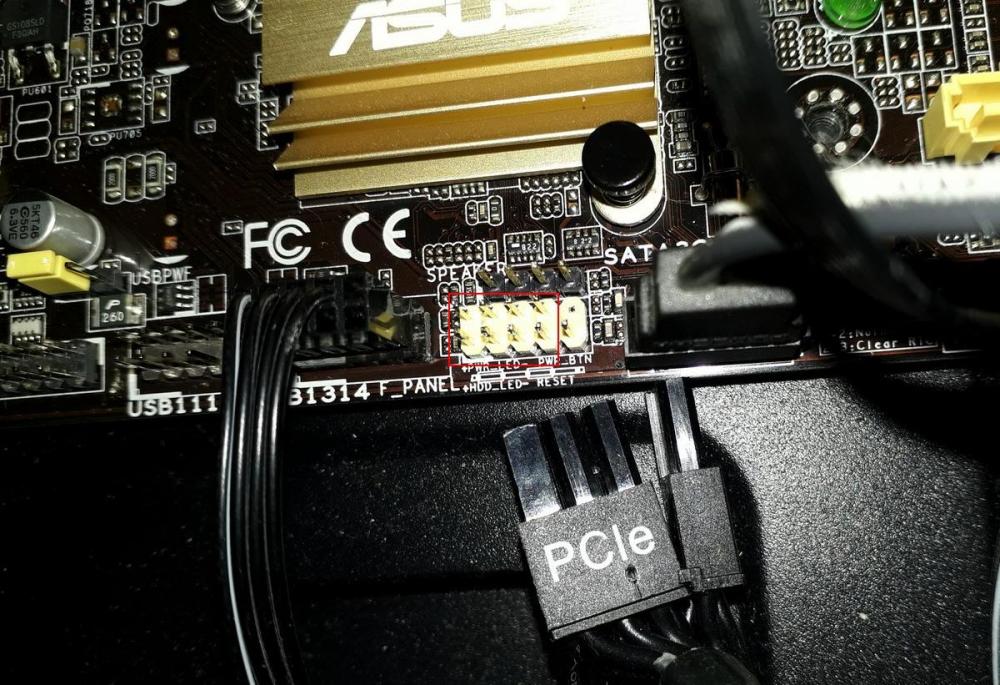

Bonjour je suis en train de changer la carte mère sur un pc et le câblage m'a échappé des mains. Je sais que ça va sur la prise jaune aux emplacements entourés en rouge mais je ne comprends pas bien comment brancher et j'aurai besoin d'une petit coup de main svp. Merci



[Delta]

hello,

alors si on regarde les pin

HDD LED  RESET ce sont les pin du bas ceux d'ailleurs près de la fiche PCIe

le PWR LED PWR BTN ce sont les pin du haut ceux qui sont près de l'inscription SPEACKER sur la CM

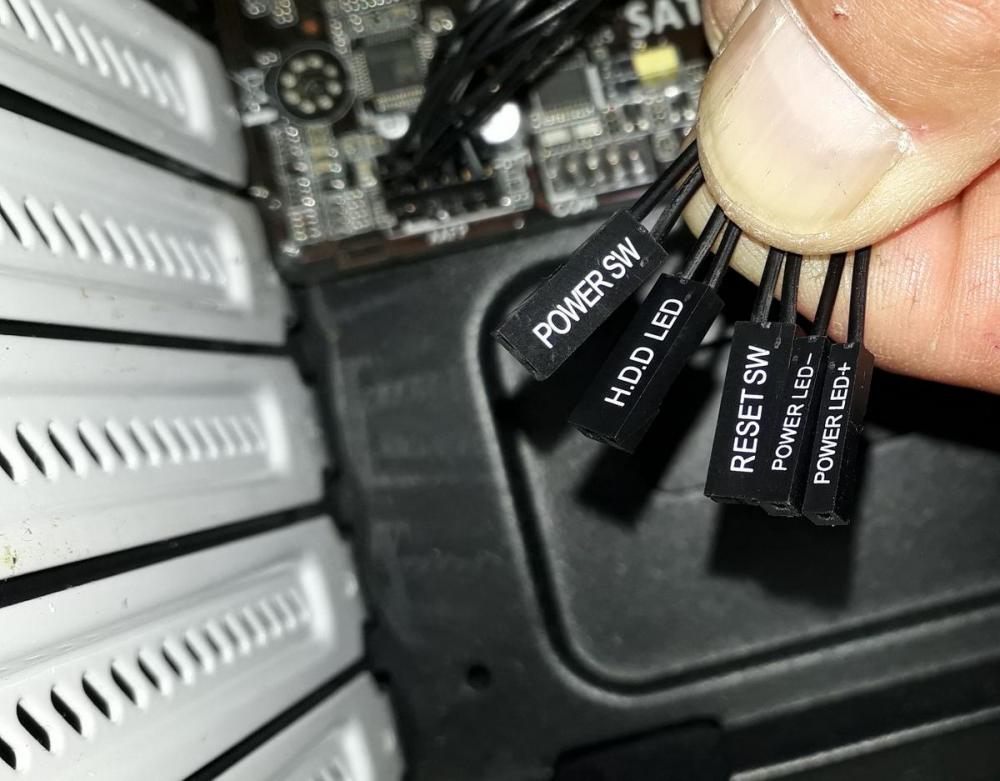

par exemple sur votre screen ici :

le RESET SW vas sur les pin en bas

le power SW vas sur les pin d'en haut
