Température CPU Ryzen 3950x

[ihtaieb]

Salut tout le monde :)



Alors voila pendant quelque temps j'ai eu un "petit" problème avec mon CPU, c'est un Ryzen 9 3950x, en gros a chaque fois que je redémarrais mon PC je tombais sur un message disant "Over Temperature Error" et la suite du message m'invitait à taper F1 pour entrer dans le BIOS



Quand je lançais un jeu tout allait bien jusqu'à ce que le PC s'éteigne tout seul (bref CPU trop chaud et coupure de sécurité)



Alors j'ai recement changé de pate thermique, j'ai mis de la Theraml Grizzly Kryonaut, et depuis j'ai toujorus sur mon deuxieme écran Armoury Crate pour avoir un oeil constant sur la température



Voila pour l'historique, aujourd'hui voila la situation:

Quand le démarre mon PC la CPU fait un pic a 65°-70°, puis redescend jusqu'à 42°-47°

Le PC a une température stable autour des 45° avec 2800MHz (j'ai bridé le CPU)

Je n'ai toujours pas lancé de jeu, mais j'ai fais un petit stress test, avec ce test la température est stabilisée à 85° et la fréquence chute à 1400MHz



Tout d'abord je voudrais savoir si ce sont des températures normales, ça c'est le principal

Ensuite je voudrais savoir si il y a des moyens de réduire la température (histoire de pouvoir débrider mon CPU, la je l'ai mis à 85%) dans l'idéal je voudrais gagner 10° (disons 15° sachant que je voudrait avoir ce gain de température avec le CPU débridé



Voila merci ^^



Pour le refroidissement j'ai une MSI MAG Coreliquid 360R

[Toto61]

Salut,

Pour info, ce processeur dispose d'une température max de fonctionnement de 95°, et d'une fréquence de base de 3500 MHz. Vu que tu l'as bridé à 2800 MHz, et qu'il tombe direct à 1400 MHz au moindre stress test arrivant à  85°, il faudrait également surveiller les 2 points suivants :

• l'état d'encrassement des ventilateurs du bloc de Watercooling, en vérifiant que les ventilos tournent correctement.
• vérifier que le flux d'air généré par le refroidissement ne soit pas gêné par la carte graphique, ou pire, le positionnement du PC au fond d'un bureau, avec des grilles d'aérations bouchées par les cloisons du bureau.

Autre vérification : tu es sur du fonctionnement de la pompe à eau, et du niveau d'eau dans le circuit (ainsi que de se bonne circulation) ?

Je vais laisser @Deltapoursuivre / compléter s'il le souhaite.

Modifié le 10 janvier 2022 par Toto61

[Delta]

il y a 18 minutes, ihtaieb a dit :

Pour le refroidissement j'ai une MSI MAG Coreliquid 360R

hello @Toto61 et @ihtaieb

ce ventilo liquidre refroidissement peut aller a TDP : TDP (W) : +380

je pense que de ce coté là aucun souci...

je pense comme Toto 61, Il doit y avoir donc un souci de respiration et air ( aspiration air )



Modifié le 10 janvier 2022 par Delta

[Delta]

il y a 24 minutes, ihtaieb a dit :

Tout d'abord je voudrais savoir si ce sont des températures normales, ça c'est le principal

85° avec un bridage a 1400 non cela n’est pas normal car quand vous allez le laisser allez a sa fréquence d'origine il vas monté encore

mon R5 3500x en plein rush monte a 65 - 75 ° fréquence a 3800



Modifié le 10 janvier 2022 par Delta

[ihtaieb]

Merci Toto61 et Delta pour les réponses ^^

Okay je vais voir du coté du radiateur, alors au niveau du radiateur, le radiateur est froid, le tuyau de sortie est chaud et le tuyau d'entrée est froid/tiède enfin à température ambiante donc j'avais écarté le radiateur du problème



Alors le bridage est a 2800, et avec du stress il passe tout seul a 1400 à partir de 80° (surement une sécurité), et 1800 à 60°



Au niveau de la sonde je pense qu'elle ne se trompe pas car en touchant le dos de la carte mère au niveau du CPU ça confirme la température élevée

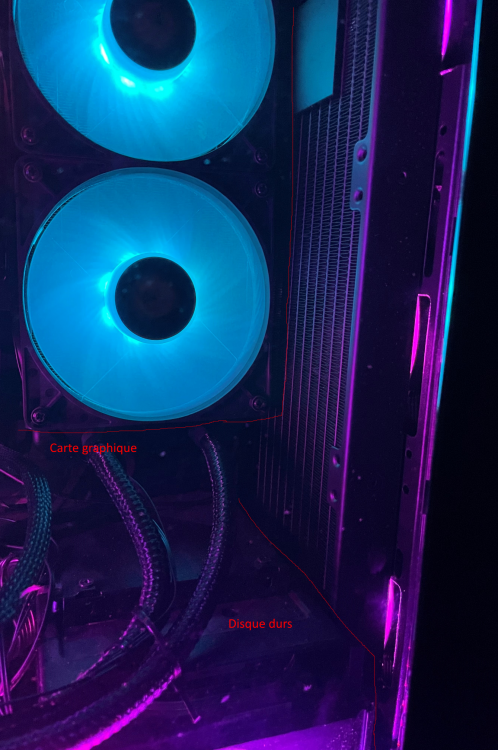

Sinon je viens de penser mon boitier possède des éléments qui bloquent le flux d'air, les emplacements disque dur juste devant le bas du radiateur, ça prends la moitié du ventilateur, et le radiateur de la carte graphique et devant perpendiculaire au radiateur du CPU, le radiateur arrive toujours à échanger la température des tuyaux, par contre niveau airflow dans le boitier c'est peut être ça le problème? (Enfin j'avais cette configuration quand je faisant mes parties de Cyberpunk2077 AC Valhala ou The Witcher en ultra et le PC ne s'était jamais plaint de ça :/)

En gros ça donne ça

Modifié le 10 janvier 2022 par ihtaieb
orthographe

[Delta]

il y a 38 minutes, ihtaieb a dit :

le tuyau de sortie est chaud et le tuyau d'entrée est froid/tiède enfin à température ambiante donc j'avais écarté le radiateur du problème

qu’appelez vous entrée froid/tiède et sortie chaude.

car un LDR sur un PC équivaut a un LDR sur une voiture ...

expliquer comme il faut

vous voulez dire que

le tuyaux froid / tiède c'est après être sorti du radiateur et aller vers le cpu

le tuyaux chaud c'est après être passé au cpu et donc qu'il rentre au radiateur pour y être refroidit.



[ihtaieb]

il y a 5 minutes, Delta a dit :

qu’appelez vous entrée froid/tiède et sortie chaude.

car un LDR sur un PC équivaut a un LDR sur une voiture ...

expliquer comme il faut

vous voulez dire que

le tuyaux froid / tiède c'est après être sorti du radiateur et aller vers le cpu

le tuyaux chaud c'est après être passé au cpu et donc qu'il rentre au radiateur pour y être refroidit.



C'est que que je voulais dire oui, désolé pour le manque de clarté dans mon message ^^'

[Delta]

faite une fois des plan de photo de plusieurs angles etc.

que l'ont voient un peut l'agencement de tout ce petits monde...

car l’échange eau radiateur etc ce fait bien

[ihtaieb]

Je viens de terminer, voici les photos!

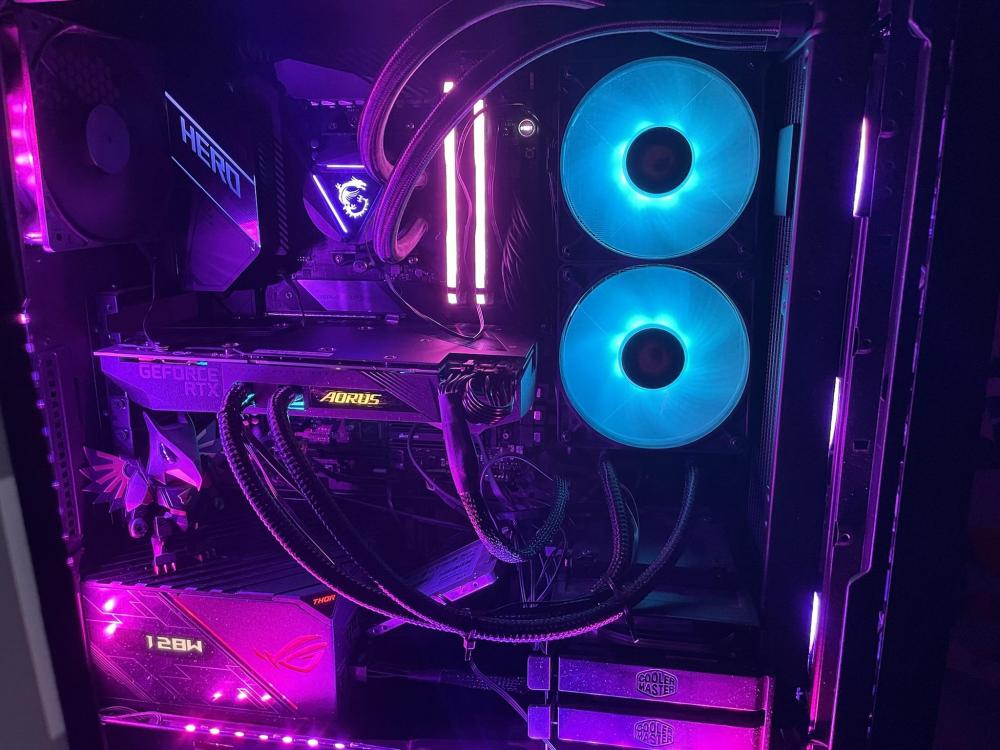

Vue globale:

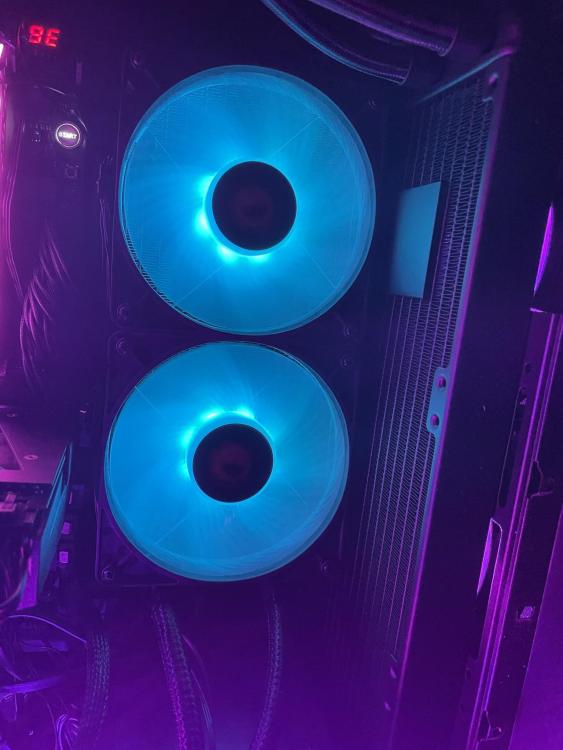

Radiateur CPU

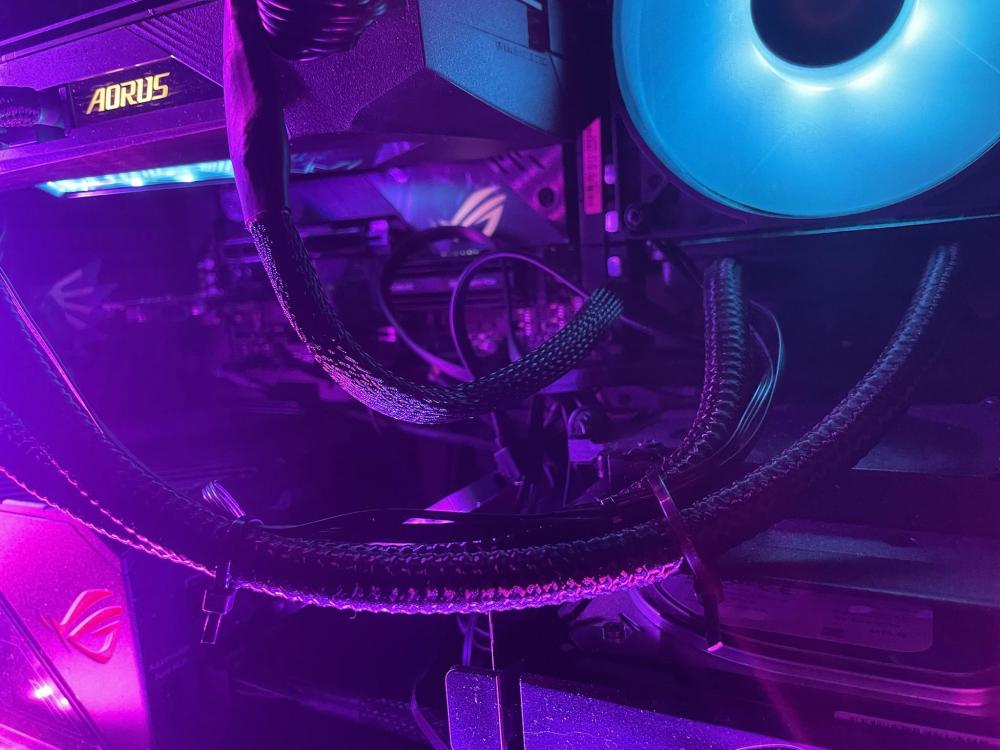

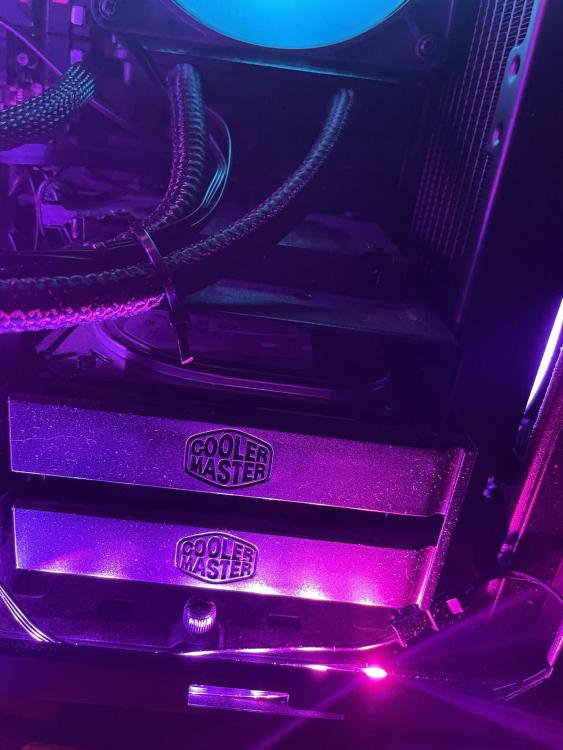

Arrière + SSD contenant mes jeux

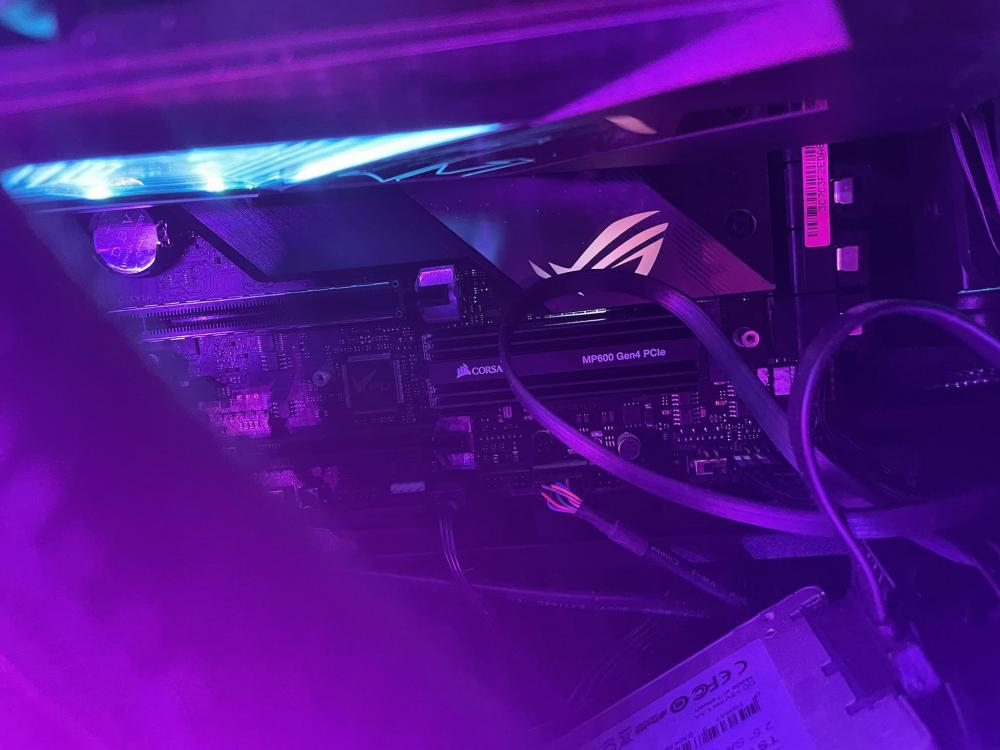

NVME (contenant mes OS et stockage hors-jeux)

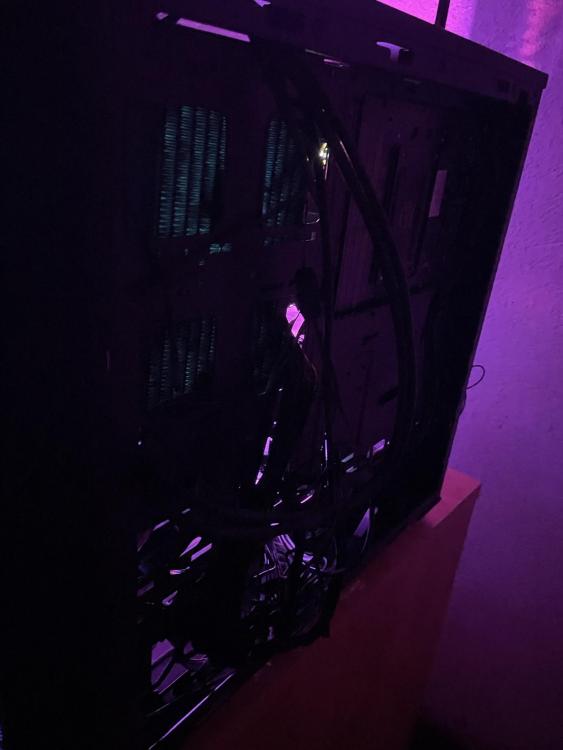

Back-end + sortie radiateur GPU:

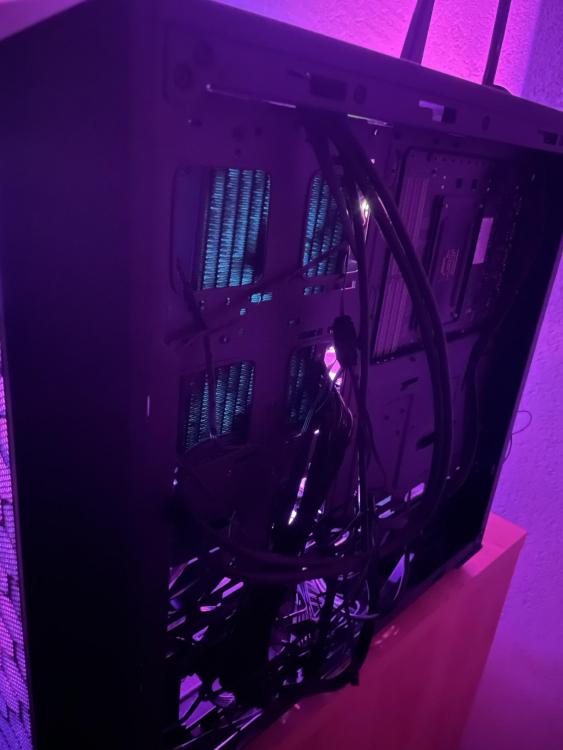

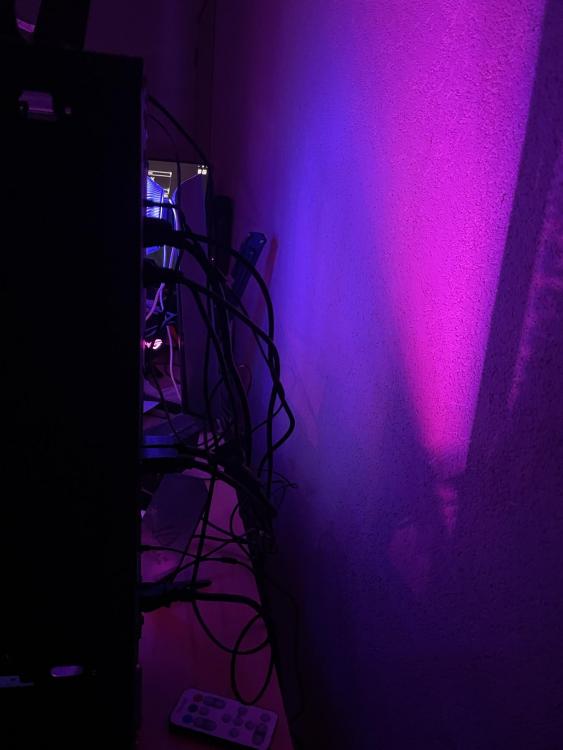

Ecart PC/mur:

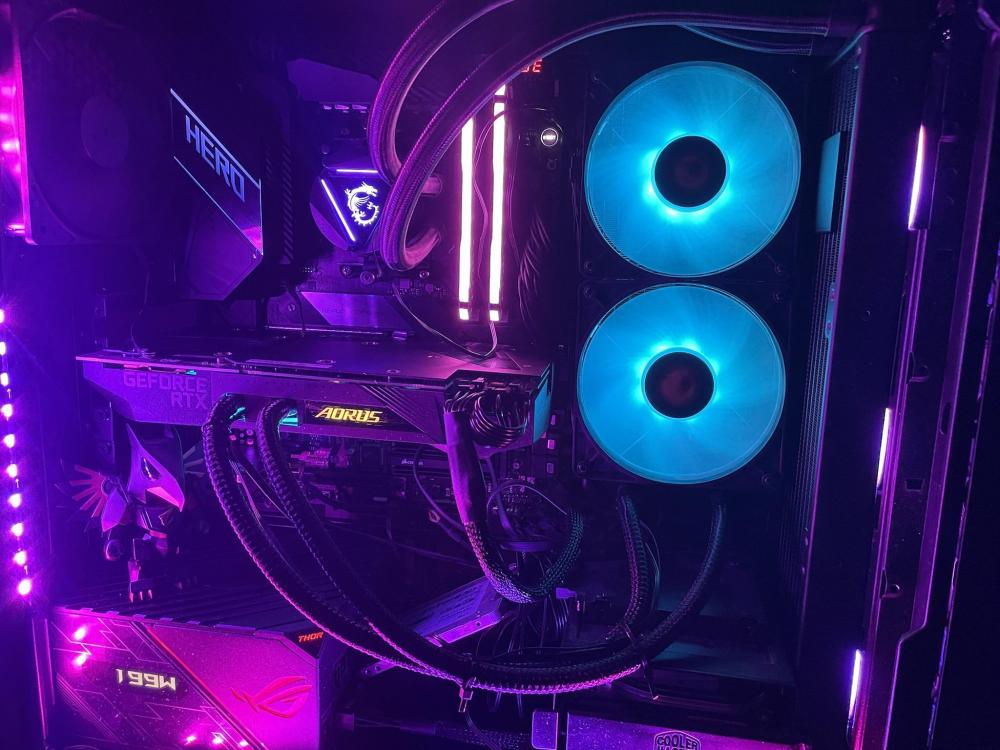

Etat actuel:

Modifié le 11 janvier 2022 par ihtaieb
Etat ajouté

[Toto61]

Il y a deux éléments qui me surprend :

• chez MSI, les ventilateurs sont plaqués parallèlement au radiateur du Watercooling, ce qui permet d'extraire la chaleur issue du radiateur, or, sur ton montage, on a l'impression qu'ils sont perpendiculaires à ce radiateur, diminuant de facto leurs efficacités. Je me trompe ?
  • Chez MSI :

  • Chez toi :


D'autre part, tu n'as que 2 ventilateurs alors que la ref indiquée dans ton premier post, MSI MAG Coreliquid 360R, en compte semble t'il 3 ?

Enfin, le radiateur du Watercooling semble situé juste devant les aérateurs de la face avant, ce qui réduit l'entrée d'air, d'autant que les ventilateurs de ce radiateur sont à sa perpendiculaire. L'extraction de l'air chaud semble donc confié au seul ventilateur arrière de ta tour.

Je ne suis pas du tout un spécialiste en Watercooling, mais la circulation du flux d'air me semble très problématique avec ce montage. Et je vais oublier de parler volontairement du disque SSD que l'on aperçoit posé en vrac sous ta carte graphique, et qui doit se prendre toute sa chaleur...

[ihtaieb]

il y a une heure, Toto61 a dit :

Il y a deux éléments qui me surprend :

• chez MSI, les ventilateurs sont plaqués parallèlement au radiateur du Watercooling, ce qui permet d'extraire la chaleur issue du radiateur, or, sur ton montage, on a l'impression qu'ils sont perpendiculaires à ce radiateur, diminuant de facto leurs efficacités. Je me trompe ?
  • Chez MSI :

  • Chez toi :


D'autre part, tu n'as que 2 ventilateurs alors que la ref indiquée dans ton premier post, MSI MAG Coreliquid 360R, en compte semble t'il 3 ?

Enfin, le radiateur du Watercooling semble situé juste devant les aérateurs de la face avant, ce qui réduit l'entrée d'air, d'autant que les ventilateurs de ce radiateur sont à sa perpendiculaire. L'extraction de l'air chaud semble donc confié au seul ventilateur arrière de ta tour.

Je ne suis pas du tout un spécialiste en Watercooling, mais la circulation du flux d'air me semble très problématique avec ce montage. Et je vais oublier de parler volontairement du disque SSD que l'on aperçoit posé en vrac sous ta carte graphique, et qui doit se prendre toute sa chaleur...



Pour le watercooling:

Alors il y'a bien 3 ventilateurs devant le radiateur (photo de la face avant du PC, les trois ventilos RGB en violet)

Les deux ventilos bleus sont devant un radiateur du watercooling de la carte graphique

Pour le SSD en vrac, en gros j'ai un HDD qui se trouve dans le compartiment des HDD, un SSD fixé au dessus de ce compartiment, et le SSD en vrac est encore un SSD supplémentaire, mais il n'y a aucun emplacement disponible

En gros j'ai fixé le watercooling de la carte graphique sur l'emplacement des SSD (et c'est aussi pour ça que j'ai retiré la plaque coté droit, pour avoir une sortie d'air (je comptais découper la plaque mais j'ai eu un problème technique de procrastination ^^')



Bref j'ai deux radiateurs, le MSI à l'avant avec 3ventilateurs pour le CPU, et un sur le coté avec 2ventilateurs pour la carte graphique

Ensuite pour le flux d'air et les SSD qui n'auraient pas le flux d'air suffisant, tu penses que ce serait la source du problème? Il faudrait que j’achète un boitier qui est adapté pour accueillir 2 radiateurs? En vrai je n'avais pas pensé à ça car j'ai cette configuration depuis fin 2020 (ce setup à été conçus spécialement pour la sortie de Cyberpunk 2077 auquel je voulais absolument jouer en ultra) peut être que neuf ça ne posait pas de problème mais que à l'usure ça devient de plus en plus un problème?

[Toto61]

Donc 2 Watercooling, tu avais omis de préciser ce point dans ton post initial. Donc, si je suis le raisonnement, l'extraction du flux d'air chaud de la carte graphique se fait vers l'arrière du radiateur du CPU, qui doit donc gérer en plus de sa propre chaleur, la chaleur issue de la CG ?

Ma remarque concernant le SSD était surtout valable avec un flux d'air chaud en provenance de la CG, mais ne concernait pas le problème de surchauffe du CPU.

[ihtaieb]

il y a 22 minutes, Toto61 a dit :

Donc 2 Watercooling, tu avais omis de préciser ce point dans ton post initial. Donc, si je suis le raisonnement, l'extraction du flux d'air chaud de la carte graphique se fait vers l'arrière du radiateur du CPU, qui doit donc gérer en plus de sa propre chaleur, la chaleur issue de la CG ?

Ma remarque concernant le SSD était surtout valable avec un flux d'air chaud en provenance de la CG, mais ne concernait pas le problème de surchauffe du CPU.

Ah oui dans le post initial je n'ai pas pensé parler du watercooling de la CG car pas de soucis à ce niveau la mais c'est vrai que ça peut participer au problème désolé ^^'

Ok pour le SSD, pour la CG pas de soucis, le flux d'air se dirige vers l'extérieur ^^



Et pour le raisonnement, c'est bien ça oui, d'ailleurs mon GPU est à 29°, et le GPU Memory est à 42°, ce sont des températures normales ou bien je dois prendre en compte un nouveau problème?

Si je passe par ce boitier:

https://www.amazon.fr/Corsair-Crystal-élevéen-Astucieux-Boîtier/dp/B07MFR1VDN

Avec ce boitier le radiateur du CPU serait à l'avant (flux d'air qui entre dans le boitier), et le radiateur de la CG serait en haut (flux d'air qui sort du boitier) des ventilateur en face des radiateurs, 2ventilateurs supplémentaires en bas du boitier, et l'extracteur arrière

Ça pourrait apporter une amélioration?

Modifié le 11 janvier 2022 par ihtaieb
orthographe

[Toto61]

A première vue oui, tu as un emplacement avant compatible avec les radiateurs de 360mm, et un en position haute, réservé à un radiateur de 240-280mm. A vérifier que le radiateur du Watercooling de ta CG soit bien dans cette plage. L'avantage, c'est que l'alimentation et les disques sont situés dans une propre partie isolé. La

Attendons l'avis de @Delta.

Modifié le 11 janvier 2022 par Toto61

[Delta]

Il y a 12 heures, ihtaieb a dit :

alors au niveau du radiateur, le radiateur est froid

sa turlupine

je m'explique, il ne peut pas être froid alors qu'il reçois de l'eau chaude.

il devrais au moins etre chaud a l'entrée et commencer a se refroidir de plus en plus vers la sortie.

le radiateur vas justement refroidir une eau chaude via les petit canaux qui sont eux refroidit par un flux air frais.

et vous dite que l'eau a la sortie est froide

je me demande si l'eau n'as pas des difficulté a circulé car il est a la vertical ! et non a l'horizontal!

surtout si le flux d'eau chaude doit descendre le serpentin et remonté le serpentin pour retourner au CPU

cet effet s'annule si vous avez une pompe de circulation

je ne sais pas se que pense @Toto61

Modifié le 11 janvier 2022 par Delta

[ihtaieb]

Bonjour bonjour, désolé pour le temps de réponse, j'étais en déplacement et hier soir j'ai refais mon installation ^^'



Alors je pense que ça devrait venir du fait que le radiateur doit être assez large et que ce ne sont que les palettes qui sont froides



Pour mon installation, mon radiateur était à la verticale, pompe en haut, et pour le radiateur de la CG à la verticale aussi mais pompe en bas



Alors j'ai reçu mon nouveau boitier (il est trop beau !!)



En tout cas merci beaucoup pour votre aide <3 le fautif était le boitier du coup (enfin c'était au moins le fautif principal)



Pour l'installation actuelle, j'ai mon radiateur CPU toujours à la verticale face avant, mais la pompe et le tuyaux sont en bas (j'ai vu que c'était mieux comme ça l'air qu'il pourrait y avoir dans le watercooling sera envoyé vers le haut du radiateur, vous pouvez confirmer que l'info est vraie? ^^), flux d'air qui entre dans le boitier

Et le radiateur de ma CG est à l'horizontale fixé en haut du boitier, flux d'air qui sort du boitier



Et comme j'ai dis dans la description de l'installation, j'ai une pompe de circulation ^^



Alors pour le moment il y a du mieux, la température est toujours stable à 40°, mais avec une fréquence de 3393MHz (J'ai bridé de 1%, d'après ce que j'ai vu sur internet, mètre la limite à 99% pour qu'il y ait la présence d'une bride ça aide le PC à réguler la température, vous pouvez confirmer?? ^^), et j'ai mes deux écrans allumés avec WallpaperEngine qui tourne pour le fond d'écran, par contre j'ai paramétré le ventilateur en full speed

Bref le boitier était surement le fautif :X



Par contre au démarrage ça pique à 60° avec 4000MHz, au bout de 5secondes les ventilateurs prennent en compte le paramètre full speed et la température redescends à 40° en 15secondes



Voila pour la nouvelle situation, ça vous parait bien? Il y a un moyen d'améliorer les choses niveau température? Ou je peux marquer le sujet comme résolu?



Ah et aussi vous pouvez me dire quelle est la fourchette de température acceptable au repos, en utilisation simple (un serveur Docker, un serveur local PHP/SQL et un IDE) et en utilisation intensive (gros jeux style Cyberpunk, MassEffect, The Witcher, AC Valhala... Et coup de stress test) et à partir de quelle température je dois m'inquiéter?

Modifié le 13 janvier 2022 par ihtaieb

[ihtaieb]

Alors je viens de faire un stress test (avec Cinebench)



Pour les résultats:

La température monte à 85° et la fréquence diminue petit à petit pour rester à 85° (pas fou, mais c'est déjà mieux que 95-105° suivi du PC qui s'éteint)

Au bout de 10 Minutes de test la fréquence est réduite à 2200MHz, la température reste stable à 85°

Le score est de 14'874 (score 16'315 pour un Ryzen Threadriper 1950X 16 Coeurs, et 9087 pour un Intel Core i99880H CPU)



Un commentaire?

[Toto61]

Salut,

Il y a 4 heures, ihtaieb a dit :

j'ai vu que c'était mieux comme ça l'air qu'il pourrait y avoir dans le watercooling sera envoyé vers le haut du radiateur, vous pouvez confirmer que l'info est vraie?

Oui, je te confirme, l'air ira toujours au point haut dans un radiateur, c'est pour cela que l'on doit purger de régulièrement les radiateurs, pour éviter l'oxydation du à l'oxygène de l'air.

Il y a 4 heures, ihtaieb a dit :

La température est toujours stable à 40°, mais avec une fréquence de 3393MHz

Déjà, en condition d'utilisation "normale", c'est bien mieux.

Il y a 1 heure, ihtaieb a dit :

Alors je viens de faire un stress test (avec Cinebench)

[...]

La température monte à 85° et la fréquence diminue petit à petit pour rester à 85° (pas fou, mais c'est déjà mieux que 95-105° suivi du PC qui s'éteint)

Au bout de 10 Minutes de test la fréquence est réduite à 2200MHz, la température reste stable à 85°

Le refroidissement est donc plus efficace qu'avant puisqu'il reste stable à 85° (merci les ventilos en vitesse max !), mais il y a tout de même je trouve trop de Thermal Throttling puisque le proc descend à 2200 MHz seulement. Je pense qu'il y a mieux à obtenir, car le but d'un WaterCooling est de faire mieux qu'avec un simple dissipateur "classique". Et j'ai l'impression que l'on est loin de ce résultat.

Un point que l'on a pas abordé jusqu'à présent concerne la pâte thermique du CPU :  l'as tu changé récemment, et surtout l'as tu appliqué correctement ?

[Delta]

Il y a 5 heures, ihtaieb a dit :

l'air qu'il pourrait y avoir dans le watercooling sera envoyé vers le haut du radiateur, vous pouvez confirmer que l'info est vraie? ^^)

je confirme,

les bulles remonte toujours au point le plus haut... Raison pour la quelle en chauffage central ou sur une voiture, il y a toujours une purge une vis de purge etc ou le réservoir a LDR au point haut.

[Delta]

il y a 17 minutes, Toto61 a dit :

il y a mieux à obtenir, car le but d'un WaterCooling est de faire mieux qu'avec un simple dissipateur "classique". Et j'ai l'impression que l'on est loin de ce résultat.

surtout qu'il peut prendre 380W TDP le water, le proco ne peut pas arriver a ce point là il fait

Enveloppe thermique (TDP) nominale/TDP

105W

en prenant une réserve, on prendrai un ventilo qui prend jusque 150W TDP on est bon

il y a 21 minutes, Toto61 a dit :

y a tout de même je trouve trop de Thermal Throttling

avec HWinfo64 en arriere plan ou sur le deuxieme écran, ouvrir la page :

il y a une ligne ou deux avec Thermal Throttling

pendant un jeu ou quoi on saura se qui se passe.. On pourra même voir les fréquences en direct



[ihtaieb]

Alors pour le point de la pate thermique:

J'ai appliqué une patte Grizzly Kryonaut

Application en croix X

Citation

en prenant une réserve, on prendrai un ventilo qui prend jusque 150W TDP on est bon

Si j'ai bien compris, il faudrait que je place des ventilos plus puissants? Le boitier peut accueillir une taille plus grande de ventilos, les ventilos MSI sont fixés sur les emplacement pour "petits" ventilos (si c'est pas clair j'ai fais un dessin ^^)





Alors entretemps j'ai joué à This War of Mine, la température était stable autour des 70° avec 3400MHz, puis la fréquence descendais à 2900MHz et chutait à 60°, puis repassait à 3400MHz et repassait à 70°, etc...

J'ai vérifié ça avec Armoury Crate



Je vais tester ton appli avec un jeu plus gourmand en performances (je comptais reprendre Cyberpunk 2077 :p)

[Delta]

il y a 56 minutes, ihtaieb a dit :

Si j'ai bien compris, il faudrait que je place des ventilos plus puissants? Le boitier peut accueillir une taille plus grande de ventilos, les ventilos MSI sont fixés sur les emplacement pour "petits" ventilos (si c'est pas clair j'ai fais un dessin ^^)

votre watercooling fait TDP 380

• DP (W) : +380

Inutile de changer quoi que soit

Modifié le 14 janvier 2022 par Delta

[Delta]

il y a 56 minutes, ihtaieb a dit :

Alors entretemps j'ai joué à This War of Mine, la température était stable autour des 70° avec 3400MHz, puis la fréquence descendais à 2900MHz et chutait à 60°, puis repassait à 3400MHz et repassait à 70°, etc...

J'ai vérifié ça avec Armoury Crate



Je vais tester ton appli avec un jeu plus gourmand en performances (je comptais reprendre Cyberpunk 2077 :p)

cela me semble assez stable ...70° a la fréquence presque max du CPU c'est nickel !

[Toto61]

Il y a 1 heure, ihtaieb a dit :

Si j'ai bien compris, il faudrait que je place des ventilos plus puissants?

Avec un refroidissement "classique" (donc sans Watercooling), un simple dissipateur + ventilateur  (genre un Be Quiet Shadow Rock Slim 2 à 50€), capable de gérer un TDP de 150W suffirait à refroidir correctement ton processeur, de façon assez bruyante certes.

Là, on a l'impression que ton Watercooling CPU n'est pas assez efficace, car si ton processeur diminue sa vitesse, c'est qu'il est en surchauffe, et que ton refroidissement est sous-dimensionné. Un comble pour un Watercooling en 360mm qui vaut 3x plus cher... Elle ne ferait pas du bruit ta pompe au démarrage ?

Modifié le 14 janvier 2022 par Toto61

[Delta]

Il y a 2 heures, Toto61 a dit :

Elle ne ferait pas du bruit ta pompe au démarrage ?

je me demande si le flux d'eau passe bien par le serpentin qui se trouve dans le radiateur ...

raison pour la quelle j'ai poser des question comme si cela était sur une voiture car le principe ici est le même...

l'eau passe le serpentin interne au radiateur et est refroidit par le ventilo qui chasse dessus...

maintenant si la pompe ne fonctionne pas cela marchera mais moins bien
