extention pci express

galyfree

By galyfree
in Hardware

Recommended Posts

galyfree Second Maître

galyfree

Posted
Posted

Bonjour j'ai acheté une nappe d'extension pci express car ma carte mère n'a qu'un et il est en plus sous la carte graphique. Il faudrait que je puisse avoir 2 prises pci express en tout pour brancher autre chose mais je n'arrive pas à trouver de solution pour réaliser ça, Si quelqu'un a une idée je prends ! Merci d'avance

Sans titre 1.jpg

galyfree Second Maître

galyfree

Posted
  • Author
Posted

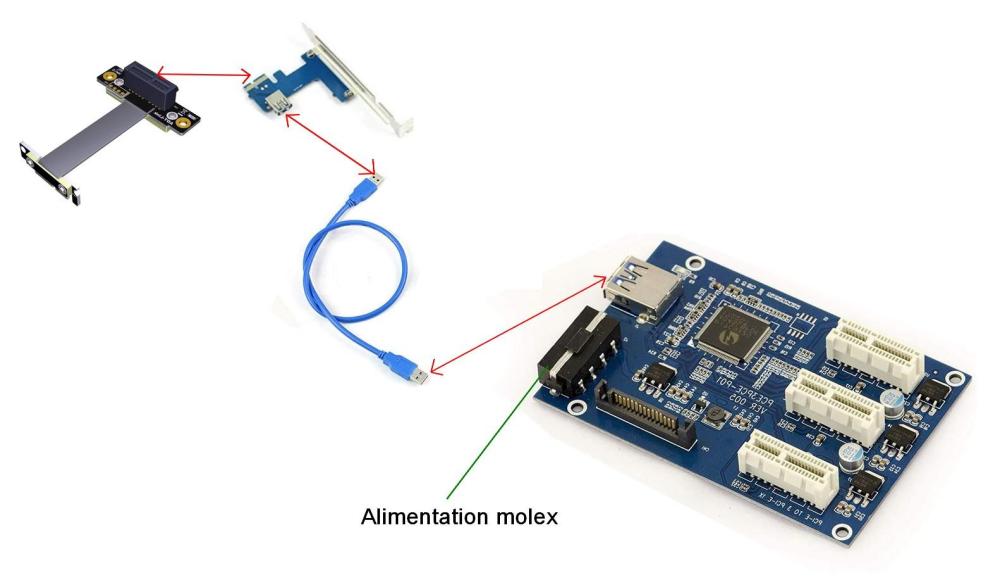

Pour faire suite à mes recherches j'ai connecté une plaque d’extension à la nappe relié au port pci express de ma carte mère mais ca ne fonctionne pas non plus... :c_embarrassed:

Sans titre 3.jpg

Delta Amiral du Crabe

Delta

Posted
Posted

hello

Comme l'as dit @calisto06

marque et modèle de CM que l'on puisse voir ses caractéristiques et ensuite voir un peut comment elle est réalisé.

le schéma là que vous présenté sa part un peut dans tout les sens passé par des usb pour repartir dans un autre format etc.

  • Plusser (+1) 1
Delta Amiral du Crabe

Delta

Posted
Posted (edited)

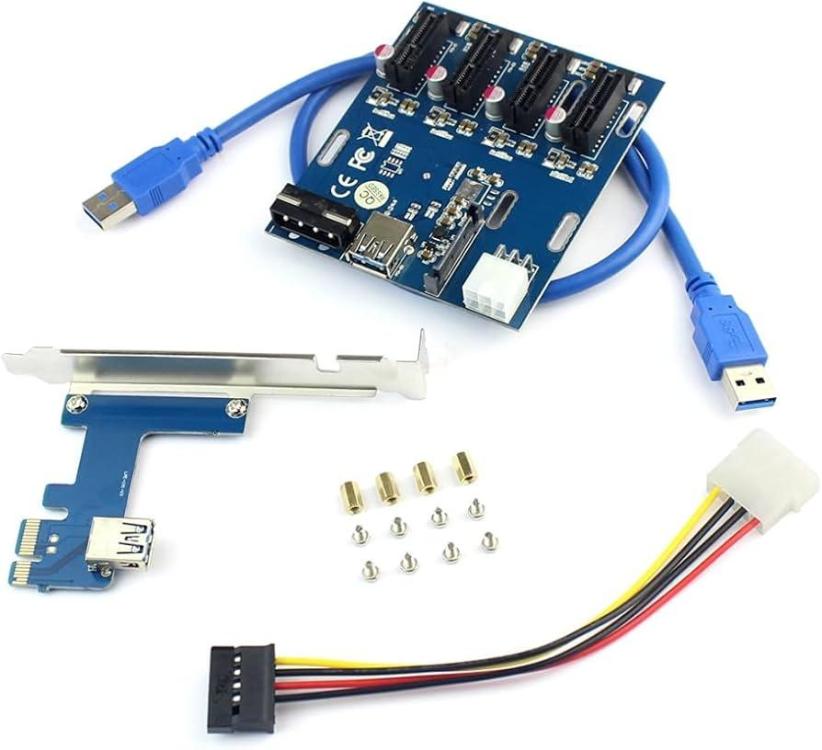

hello après première enquête,

je vois ceci :



c'est presque ce que vous avez. A une choses près ceci :


entourer en rouge.

je pense que c'est lui qui dérange c'est la pièce de trop. (trop de montage et de raccord)

Il y a peut être dans le montage d'usine des câbles inversé, pas si rare que sa dans le matériel chinois

je vais regarder ce qui s'offre a vous pour remédier a cela.

Edited by Delta
  • Plusser (+1) 1
Delta Amiral du Crabe

Delta

Posted
Posted
Il y a 2 heures, galyfree a dit :

Hello Delta :c_happy:, ok merci, ça me rendrait vraiment service.

faite une fois une photo de votre CM

a l'endroit ou on vois les PCIE 1x 4x etc.

Peut être que on pourrait installer votre 1X sur un port 4X 16X



Delta Amiral du Crabe

Delta

Posted
Posted

quand on vois les ports


se sont les même peut être sont il compatible, j'ai déjà lu qu'ils l'etaient

Si il y a un de libre on pourrait faire le montage du 1x sur un 16x passé le cable usb vers l'extension et de là vous aurez 2 - 4 port

Delta Amiral du Crabe

Delta

Posted
Posted
il y a 36 minutes, galyfree a dit :

La voilà mais le x16 va être utilisé par la CG.

oui ok... C'est pas des CM pour faire du gaming ou autre choses que de la bureautique en fait. Cette CM n'est meme pas complete si on peut dire ils on volontairement zappé de soudé des port PCIe

ce que je peut voir ici :




C'est de garder la petite interface, garder le câble usb et ne pas garder l'autre partie. Mais reprendre votre plaquette extension 4 ports a la place





Delta Amiral du Crabe

Delta

Posted
Posted
Il y a 7 heures, galyfree a dit :

Hello ok je vois mais sur ma CM il y a un truc qui gênera je pense, regarde ça stp... :c_surprised:

sa montre bien que les CM constructeur pc assemblé tel que HP ou Compaq ou encore Dell etc quand c'est un pc 100% fabriquer et vendu par la marque ils ont l'art de tout faire pour bloquer et que l'on achète un pc complet juste pour une CM.

Quand on achète un pc Asus mais pièce par pièce on n'est pas si embêter.

Je suis sûr que su un pc supérieur donc plus chere de la marque que vous possédez, il y a une CM presque identique mais avec des PCIE supplémentaire. La preuve vous avez les emplacement il ne reste plus qu'as acheter le port PCIE et le soudez



je continue a voir ce que l'on peut faire ...

  • Plusser (+1) 1
galyfree Second Maître

galyfree

Posted
  • Author
Posted

Hello Delta pour essayer de faire avancer les choses, j'ai testé un truc. J'ai connecté le câble d'extension PCIx1 sur l'emplacement libre de ma carte mère et j'ai ensuite connecté à l'autre bout une carte contrôleur USB 3. Là ça fonctionne, le câble joue bien son rôle puisque la carte fonctionne. Ensuite sur cette carte il y a deux sorties USB3, j'ai branché la carte d’extension avec le câble USB fourni et sur un des emplacements j'ai branché une autre carte contrôleur audio. Elle par contre ne fonctionne pas une fois branchée sur la carte d'extension... :c_embarrassed:

Delta Amiral du Crabe

Delta

Posted
Posted (edited)
Il y a 20 heures, galyfree a dit :

J'ai connecté le câble d'extension PCIx1 sur l'emplacement libre de ma carte mère et j'ai ensuite connecté à l'autre bout une carte contrôleur USB 3. Là ça fonctionne, le câble joue bien son rôle puisque la carte fonctionne. Ensuite sur cette carte il y a deux sorties USB3, j'ai branché la carte d’extension avec le câble USB fourni et sur un des emplacements j'ai branché une autre carte contrôleur audio. Elle par contre ne fonctionne pas une fois branchée sur la carte d'extension... :c_embarrassed:

Hello

bien ce que je dis il y a certainement des câbles dans la construction de ces divers matériel qui sont inversé ou alors technologie n'est pas compatible...

il suffit qu'un éléments soit brocher différemment en usine et plus rien fonctionne

A voir aussi si l’énergie est assez forte car tout matériel demande de la tension pour fonctionner une fois que l'on a de plus en plus de raccordement forcément on pompe et le port ne donne plus assez.

un PCIe c'est 0.8 Volts voir 1.5V. Donc en bout de chaine avec autant de raccord :kermit:




Edited by Delta
galyfree Second Maître

galyfree

Posted
  • Author
Posted (edited)

Ok, merci pour tes recherches Delta, je crois que je vais me résigner à chercher une autre carte mère mieux que celle-ci. As tu une idée d'une modèle pas trop cher (surement d'occasion) qui accepte un I7 8700  ? Merci :c_happy:

Edited by galyfree
Delta Amiral du Crabe

Delta

Posted
Posted
Il y a 2 heures, galyfree a dit :

Ok, merci pour tes recherches Delta, je crois que je vais me résigner à chercher une autre carte mère mieux que celle-ci. As tu une idée d'une modèle pas trop cher (surement d'occasion) qui accepte un I7 8700  ? Merci :c_happy:

on a gigabyte, Asus, MSI

il faut prendre une avec un socket 1151

en chipset H310



exemple

image.png image.png



asrock.png image.png





galyfree Second Maître

galyfree

Posted
  • Author
Posted

Hello Delta et merci pour tes conseils. Je n'ai pas trouvé tout à fait les mêmes mais ces deux là qui semblent correspondre, celle-ci et celle-là. Moi il me faut connecteur USB et Audio, un PCIE x 16 et un PCIE x 1 libres. Je pense que ça va mais je préfère que tu confirme ! :c_satisfied2: Qu'en penses tu stp ? Merci.

Delta Amiral du Crabe

Delta

Posted
Posted (edited)
il y a une heure, galyfree a dit :

Hello Delta et merci pour tes conseils. Je n'ai pas trouvé tout à fait les mêmes mais ces deux là qui semblent correspondre, celle-ci et celle-là. Moi il me faut connecteur USB et Audio, un PCIE x 16 et un PCIE x 1 libres. Je pense que ça va mais je préfère que tu confirme ! :c_satisfied2: Qu'en penses tu stp ? Merci.

hello,

entre nous, je préfère la Gigabyte H310M S2H

2 pci1 et un autre en 16

a coup sûr tu aura au moins un pcie 1x de libre même si l'autre se fait recouvrir par la CG :c_lol2:

sur la Asrock, il y en as que deux un 1x et un 16x sa serait vraiment balo de le voir se faire recouvrir aussi

je pense que la H310M S2H pourrait même te rendre quelques années de tranquillité elle me parait bien équipée

https://www.gigabyte.com/fr/Motherboard/H310M-S2H-rev-10/sp#sp

elle pourrait même recevoir des I9

Edited by Delta
Delta Amiral du Crabe

Delta

Posted
Posted
Il y a 4 heures, galyfree a dit :

Hello Delta, je viens de trouver celle-ci , ca ferait une belle économie ! Même avec un Sata en moins c'est pas génant pour moi. Qu'en pense-tu ?

Hello,

tant que vous avez le chipset compatible avec un I7 xxx
