Hello les amis de la baie du crabe, nous revoilà pour un nouveau tuto concernant les pc portables.

Après avoir eu un succès sympa sur l’entretien d’un pc portable, nous allons nous attaquer (ou du moins tenter) cette fois-ci à la CG « carte graphique » d’un pc portable.

Hey hey! Certains se disent déjà « Ouhlaaalaaa !!! Ce n’est pas impossible ça s’upgrade pas et ça ne se remplace pas, une CG de pc portable ! » ou des choses du genre.



Eh bien, padawan, bien voir nous allons ! Dans ton fauteuil cales-toi, par-ici c’est !

Alors, sur certains PC portables, tout comme sur pc tour, on entend souvent parler du chipset graphique intégré. Les plus commun sont : le AMD Radeon et le Intel HD. Que cela soit sur pc portable ou pc fixe, cette puce est soudée a la CM (carte mère).

Ne pas confondre avec Sb400 et cie, qui portent le nom de northbridge - southdbridge :
Le northbridge (abrégé NB) et le southbridge (abrégé SB)

• Le NB est le plus important : c'est lui qui gère les échanges entre processeurs, RAM et carte graphique.
• Le SB gère les ports supplémentaires, le stockage et la connectique externe.



Amd Radeon	Intel HD



·        À savoir que sur certaines cartes mères pour pc de type tour, elle en est dépourvue !

« Arghh ! certains me diront, comment qu’il font alors !… »

C’est simple : lors de l'achat d'une tel carte mère, ont devra installer une carte graphique au format PCI ou PCIe ou AGP dans le cas d'une ancienne carte mère.



C’est bien beau, mais comment on fait pour savoir si on a un chipset ou pas, au premier coup d’œil !?

Facile : si on regarde la carte mère, on s’apercevra qu’il n’y pas de connecteur. Le plus connu est le connecteur VGA que voici :

Dans les portables, on entend aussi parler, le plus souvent, d’une CG nvidia Gtx 7xxM, 8xxM, 9xxM, voire même pour les plus récents, de gtx 10xx.
Le petit « M » qui signifie que nous sommes face à une CG pour pc portable !
Ou encore, on parle aussi d'une Radeon AMD Rx5xx.
Il faut savoir qu’il existe la même en GTX 7xx, 8xx, 9xx et 10xx, qui, sans le petit M, signifie qu’elle est au format pc tour.

Ouais bon !… Et à quoi ça ressemble, une gtx machin « M » ?!

Cher padawan demande ! Delta répond !

Voici une GTX 780M pour pc portable MSI GT70	Voici une GTX 780 sans le « M » pour pc tour

Ce qui nous intéressera aujourd’hui, c’est les cartes graphiques « additionnelles » :

• Soit nvidia xxx
• Soit Radeon Xxxx

En image :

Radeon Rx 5xx	Gtx 9xxm

J’entends déjà dire : « Mais, mais… elle est pourvue d’un socle ! Elle est donc remplaçable ! »

Eh oui ! Elle est remplaçable, on peut la remplacer, de préférence, par la même, si elle vient à être défectueuse.

On pourrait aussi l'upgrader par une plus puissante. Mais attention : ce n’est pas comme sur un pc tour, où on peut en mettre une qui serai 3x plus puissante. Et pour cause, n’oublions pas que le pc portable n’évacue sa chaleur QUE par des ventilateurs, et qu'il faut voir si la carte-mère supportera une telle upgrade.

Aussi, la TDP est à surveiller :
Une GTX 780m est à 100w, une 980m est à 122w, donc n’oubliez pas votre alimentation de pc portable, qui n’est surement pas comme celle d'un pc tour, et n’arrivera peut-être pas à alimenter la bête de façon correcte.

Dans tous les cas il faudra aussi remplacer le driver par celui correspondant à l’upgrade.

Enfin, sont prix ! 380 € pour une carte graphique M, ça fait mal ! Il faut vraiment l’aimer, son pc portable, ou avoir une bonne opportunité de prix sur la CG.

Passons un peu au chipset intégré :

J’entends que l’on mange des chips…  oui oui chip-set !
… bon ok c'tait le jeu de mot de la journée

Revenons à ces chipset :

Dans les ateliers pro, voire les personnes qui en font un hobby et qui sont mordus de l’informatique, ces personnes-là font des dépannages, des réparations sur chipset soudé !

Bah ça alors, comment il font !
Ils sortent leur fer à souder et opss comme grand-papa faisait dans le temps…

Je vous vois partir en vitesse… hop hop hop ! pas si vite padawan :
On est sur du matos fragile et de précision, hein !

Il faut savoir qu’il y a deux façons de bosser sur des chipsets soudés :

1. La première est le Reflow
2. La deuxième est le rebillage

Chacune des deux méthodes sont différentes :
Une travaille sans retirer le chipset, alors que pour l’autre, on retire le chipset.

Ces 2 méthodes s’effectuent avec des machines appelées stations de soudure BGA.
BGA veut dire : Ball Grid Array ou matrice de bille.

Voici une station de soudure BGA :





Son prix, padawan, va de 500 à plus de ██████€ !!! les prix peuvent couter plus chère que la voiture dans ton garage. En se disant bien que celle à 500 € est une de base. Je n’ai pas encore inclu les billes d’étain, les flux, etc.
Pour en avoir une à la maison, et qui tienne la route, comptez 750 / 1 000 € pour avoir quelque chose de bien, et pour pouvoir faire du bon boulot.
En bref : il faut être riche !

Il y en a qui se branchent sur votre pc tour, d’autres sont autonomes.

Pourquoi pas, un jour m’en procurer une… une fois que l’on maîtrise la bête, cela nous sauve vite de certains problèmes.

Cette machine peut aussi bosser sur des cartes-mères de télévisions, de lecteurs dvd de salon, des amplificateurs et bien d’autres choses.



Une chose padawan, qui est IMPORTANT :

Les petits malins qui te disent « Attends, moi à 20 €, je fais cela au sèche-cheveux ! » Oublies ce qu'il te raconte, c'est du n’importe-quoi. Frappes-le et sauves-toi !
Ceux qui se croient plus crédible en te disant « je le fais au fer à souder » ou encore « pour 100 €, je le fait super-nickel… au décapeur thermique ! », cours et ne reste pas à côté d’eux ! Ne donne pas ta CM à ces farfelus ils vont te la tuer complètement ta CM !
C'est un peu comme si un dentiste te proposait de réparer une couronne avec une pince universelle et un chalumeau !

Encore plus farfelu, celui qui te dis « je mets ta cm dans un four, là où je cuis le poulet ou la dinde de noël », tu cours dans l’autre sens !!!

Sur internet ont voit de tout, et des énormités comme ce n’est pas permis !

Moralité en conclusion : il n’y a qu’une seule et unique machine spécialisée et viable à long terme, et c’est la station BGA !



• La méthode reflow ou refusion :

La méthode du reflow consiste à faire fondre la matière (l’étain qui se trouve déjà en dessous du chipset) pour refaire tous les contacts.
En effet certains contacts en usine ont peut-être une faiblesse ou ont mal fondu, voire même sont oxydés. Avec le temps, cette boule d’étain foire, et ne fait plus contact. Alors votre sortie graphique n'a plus rien. Le reflow va refaire cela au net.

• Operation reflow

Pour cela, il va falloir la démonter de tous ses éléments et cie. si c’est pour une CM de pc tour. Opération qui prend entre 10 et 20 min selon votre expérience.

Idem pour un CM de pc portable, à la différence près qu'il y a beaucoup plus à faire, car vous avez plasturgie et compagnie à retirer. L'opération prendra alors entre 30 et 60 min selon encore votre expérience.

Une fois la CM nue de tous ses éléments qui gravitent autour, il va falloir l’isoler thermiquement pour ne laisser apparaître que le chipset incriminé :

L’isolation thermique se fait avec du papier alu spécial qui colle. Un peu comme de la bande adhésive, mais en feuille d’aluminium :

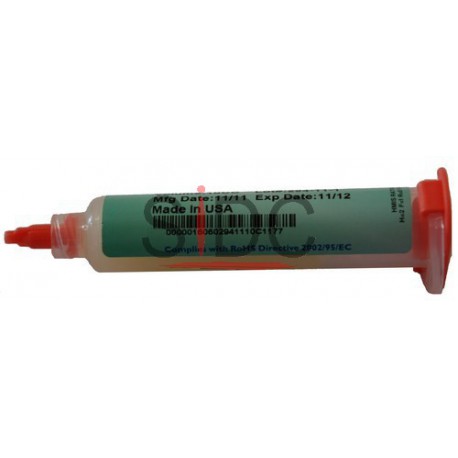

Tout autour du chipset, on met un flux, c’est un genre de liquide :

En chauffant, ce liquide va s’infiltrer en dessous du chipset et vas aider l’étain à se replacer partout uniformément pour refaire contact entre CM et chipset. (C'est une sorte de fluidifiant pour étain chauffé.)



• La méthode de rebillage :

La méthode est identique à celle citée plus haut pour tout ce qui est démontage/désossage la CM, protection thermique etc. La différence se situe plutôt au niveau du chipset :
Le rebillage exige que nous décollions le chipset et que nous faisions une remise à neuf de la soudure.

Pour cela, il faudra nettoyer correctement la surface du chipset et la surface de la carte mère.

pour le rebillage je compléterai le tuto dans un prochain épisode



Merci de l'avoir suivi, et merci à @Le PoissonClown pour son aide à la correction orthographique et la mise en forme comme d'hab qui est au top.







ATTENTION

Tout démontage peut avoir des conséquences sur votre garantie.

Sur ce tutoriel et sur mes machines que je démonte, sous et hors garantie, je le fait en toute connaissance de cause et entièrement sous ma responsabilité.

Si vous êtes sous garantie, vous prenez l’entière responsabilité des interventions. Si vous n’êtes pas prêt à prendre cette responsabilité en cas de défaillance, veuillez vous rapprocher de votre revendeur ou un réparateur agréé qui lui pourra faire valoir sont titre ou agrément et ne pas faire annuler cette garantie.



Vous l'aurez compris, si vous n’êtes pas en possession d'un titre de réparateur agréé, c'est risqué.

cela ne s'applique évidement pas a des pc qui ne sont plus sous garantie.


Modifié le 31 juillet 2019 par Le PoissonClown
Correction du français + smileys + propositions d'ajouts

[Delta]

Yop là,

le voici le voilou le petit dernier sur la cg des pc portables



++

[calisto06]

Merci @Delta pour ce tuto explicatif  , on va dire que cette réparation mieux vaut la faire faire à un pro à cause du matériel qu'il faut acquérir

[Delta]

yop là potto @calisto06en effet ...

le but de ce tuto était surtout de voir qu'il y a moyen de réparer des choses que tout n'est pas perdu a coup sûr mais en effet que la machine est assez onéreuse ..

cela porte aussi sur les fameuses carte graphique si ont a la chance d'avoir une qui s'enfiche dans un support ont peut encore si ont la trouve a bon prix la remplacer même sois-même après avoir passer le cap du démontage
