repastage «remplacement de la pâte thermique» sur Alienware M17 année 2019


389 views

Hello la communauté.

Aujourd’hui petit tuto en direct d’un repastage « remplacement de la pâte thermique »

C'est mon PC privé de tout les jours jeux boulot etc

Computex 2019: Alienware m15 & m17 Now With Improved Designs



Le pc du jours « fin, de la nuit, cela c’est passer de nuit » est un M17 Alienware année 2019. I7 8750H Intel UHD 630 au CPU RTX 2070 Max Q Design GPU Nous remplacerons la pâte thermique du GPU et du CPU La pâte thermique est une Thermal Grizzly Kryonaut 12.5W/m.k


Alors je vous passe le démontage du capot arrière qui ne pose aucun souci de difficulté. Démonté juste les vis et retirer le capot. Nous voici en face de la bête démonté.

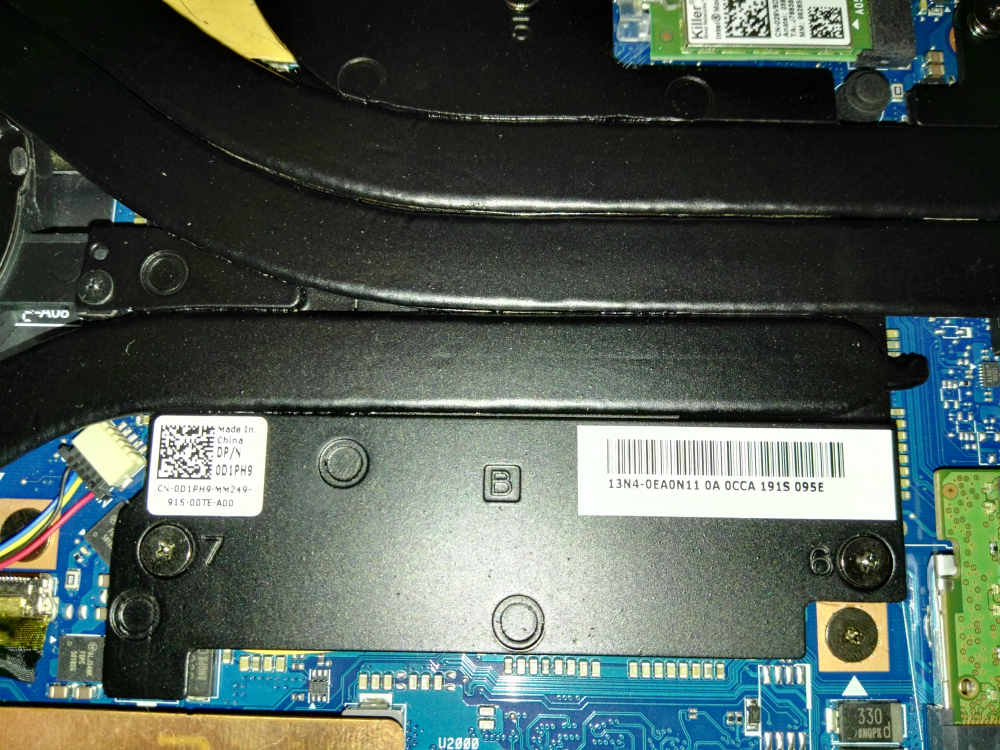

a ce stade, il vous reste a démonté le caloduc qui sert au GPU a gauche et au CPU a droite. ces visse sont avec un système a ressort et ne se retire pas de l'élément caloduc. Vous dévissé et un moment donné vous allez remarquer qu'elle est arriver a la fin du desserrage. photo visse a ressort desserrer


il y a une subtilité ici sur la photo du bas, des toute petite visse. Celle là il faut les retirer aussi. attention elle sont vraiment petites!! n'oubliez pas de retirer les deux petits câbles de ventilateur de chaque coté :tongue:

IMG_20200924_024450.jpg IMG_20200924_024456.jpg

IMG_20200924_024517.jpg image.png

IMG_20200924_024528.jpg IMG_20200924_024504.jpg



voici enfin quand tout est retirer avec sa pâte thermique ancienne et une fois nettoyé. alors pour le nettoyage, un chiffon doux est largement suffisant. Suffit d'insister un peut si la pâte a séché mais au chiffon doux cela marche très bien!. Pas besoin de produit x et y.

IMG_20200924_030124.jpg IMG_20200924_030017.jpg

IMG_20200924_025952.jpg IMG_20200924_030012.jpg

une fois bien nettoyé


Alors, coté CM. On retrouver Ici, le CPU a gauche I7 8750H et le GPU RTX 2070 a droite pas encore nettoyé

IMG_20200924_030002.jpg IMG_20200924_030007.jpg

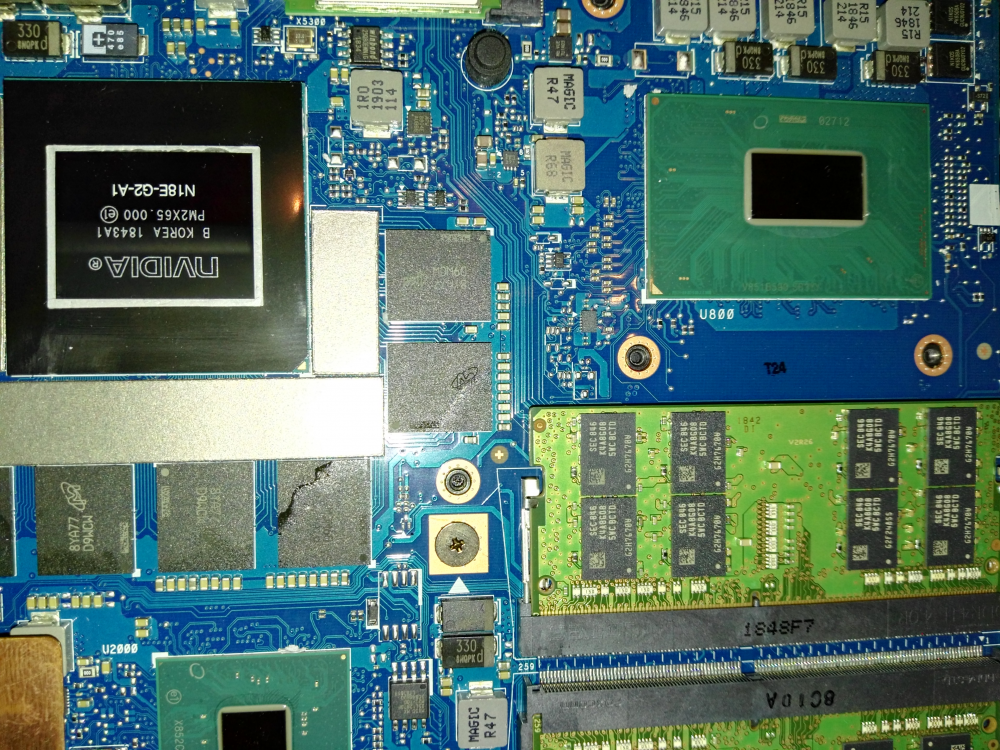

alors ici coté CM toujours, on retrouve le CPU a droite et le GPU a gauche. Estampillé Nvidia svp C'est que sa brille hein constater un petit defaut sur le dessus du corps GPU Nvidia*

image.png IMG_20200924_030954.jpg

a ce niveau on est déjà bien avancé. il nous suffit de mettre une petite noisette de beurre et d’étalé ensuite a la spatule ou avec sa carte de banque ou tout autre chose de plat et en plastique pour ne pas griffé le corp. voici quand le GPU et CPU sont repaster




**(*)alors oui, rappelez vous, sur le haut du GPU Nvidia qui se trouve coté gauche sur la photo du dessus, un débordement.. C'est fait exprès. Il y a un défaut a ce niveau là pour quelle raison je l'ignore. J'ai donc colmaté. Mais si non, il faut évité si on regarde les autres pourtour il n'y as pas de débordement. Vous remarquerez aussi que cela n'est pas simple d'étalé elle est entre collante et liquide et on a vite fait de faire un petit filet et l'essuyé serai tout aussi hardu car on  risquerai de retirer de la pâte du corps. Il faut étaler en une couche régulière et fine car n'oublions pas qu'une pression au resserrage vas se faire et là la pâte vas encore s’étaler et risquer de sortir... Le remontage. alors pour le remontage c'est dans le sens inverse forcément..


bien replacer le caloduc en une fois et ne pas commencer a soulever placer, soulever placer car vous allez toucher la pâte qui vas commencer a se plaquer partout.. Il faut y aller en une seul étape, placer et ne plus bougé et commencer a resserrer les vis ressort une fois bien placer. en croix le resserrage comme si vous resserriez une culasse de voiture!!


n'oubliez pas les toute toute petites visse et les perdez pas dans la cm au risque de devoir tout démonter et re faire un repastage. :c_lol2:


Nan, ne faite pas cette erreur. Opss je vous la donne cette astuce. Subtilité et merci Alienware, tu es gentil mon ami. Nettoyez vos ventilateurs et vos radiateurs - dissipateur quand vous avez retirer votre élément caloduc - refroidissement - ventilateur avant repastage pour ne pas coller de la poussière dans votre nouvelle pâte, parce que : au remontage et une fois remonter, il sont solidaire et pas démontable. Si vous devez remplacer un ventilo ou le nettoyer a l’intérieur de ceux-ci ou leur dissipateur etc. il faut démonté le caloduc complet Et oui, si un ventilateur déconne, vous devez penser a prendre de la pâte thermique. Certains pc portable sont conçu pour pouvoir démonter le ventilo je pense a Acer ou a MSI sans devoir retirer le système de refroidissement complet.

Pas chez M17 Alienware


après test, il n'y a aucune incidence ni bug, ni monté en chaleur. Au contraire, les températures sont en net recul
