<Tuto> Dell D520


Delta

141 views





La mission du jours 1h démontage - montage : Dell D520 Ce pc est dans un état assez avancé


Ce pc est dans un état assez avancé dans sa destruction utilisateurs peut soucieux du matériel.

Raison pour laquelle nous allons le démonté et voir comment on le démonte sans tout cassé.

Je sais que beaucoup de personnes ont des difficultés voir on peur de démonté... On va tenter de leur donner un peu plus de confiance en soi.

Alors ici nous verrons encore une fois une ou l'autre astuce sur ce PC notamment la Ram et alors pour démonter quelques plasturgies.

Ici on va se trouver typiquement comme sur de nombreux pc portable à devoir démonter autres choses pour juste arriver à l'objectif principal.

• Premier exercice, inspecter le dos du pc et repérer les vis.

Ici attention elles on deux modèles une longue, principalement et 4 plus petites et encore deux aussi pour le maintien du DD « tiroir DD » ici les 4 petites


Je vous passe la saga du démontage des vis, c’est chi… tuuttttt mais bon faut bien y passé par là.

Alors une fois toutes les vis retirées, voici quelques photos des parties qui se retire.

Le DD


Une Ram pas obligatoire de la retiré le wifi pas obligatoire de le retiré pour la suite et sa batterie


Le lecteur CD - DVD. Il suffit de pousser sur un bouton poussoir ce bouton ressort et vous tirer dessus et il vient hors du pc.


Une fois fait, on retourne le PC On n’hésite pas tout en faisant attention quand même de ne pas le croquer en deux, vous pousser sur l'écran pour le mettre presque à plat comme le clavier


La partie grise avec son bouton power est a retiré, pour ce faire, sur le côté droite vous verrez une encoche vous insérer un médiator ou un tournevis et vous faite levier.

Les charnières sont planquées aussi par cette plasturgie il faut donc jouer aussi de ce côté-là et une fois décoché le plastique vient tout seule.

Aucun stress, il n'y a pas de nappe plate vous pouvez y aller et le déposé


vous êtes au niveau du clavier il y a deux vis sur le dessus vous les retirés. attention a la nappe plate.


Bon on est arrivé ici et le plastique ne vient pas, il est encore bien tenuuuuuuuuuuuuuuuuuuuuuuu quesaco ça !!!

No panic voilà vous êtes en face d'un problème que l'on rencontre sur les pcs portables.

Devoir retirer autre chose pour un simple machin qui semblait facile.

Vous devez retirer l’écran Pour ce faire, sur la plasturgie en question et juste en dessous de l'écran il y a 3 vis il faut les retirer... Ensuite, il faut démonter les 4 vis de maintien des charnières 2 par charnière.

Astuce deux faite attention au câble nappe plate de l'écran insérer sur la CM.

Mais !!! aussi a la petite vis qui tient un câble

en photo :


Ah oui, n’oubliez pas ces 3 petits câbles sinon il ne sera pas possible de retirer la plasturgie mais vous risquer aussi de les arracher... Pas biennnnn


Vous avez retiré les 3 petits câbles, ensuite les 4 vis de charnières vous avez déplacer l'écran vers le haut et cela ne vient toujours pas !!!

chat-britannique-poil-court-bouche-ouver

:goodguygreg:

Allait astuce regarder ou j'ai mis mon tourne vis, et bien là il y a encore une vis

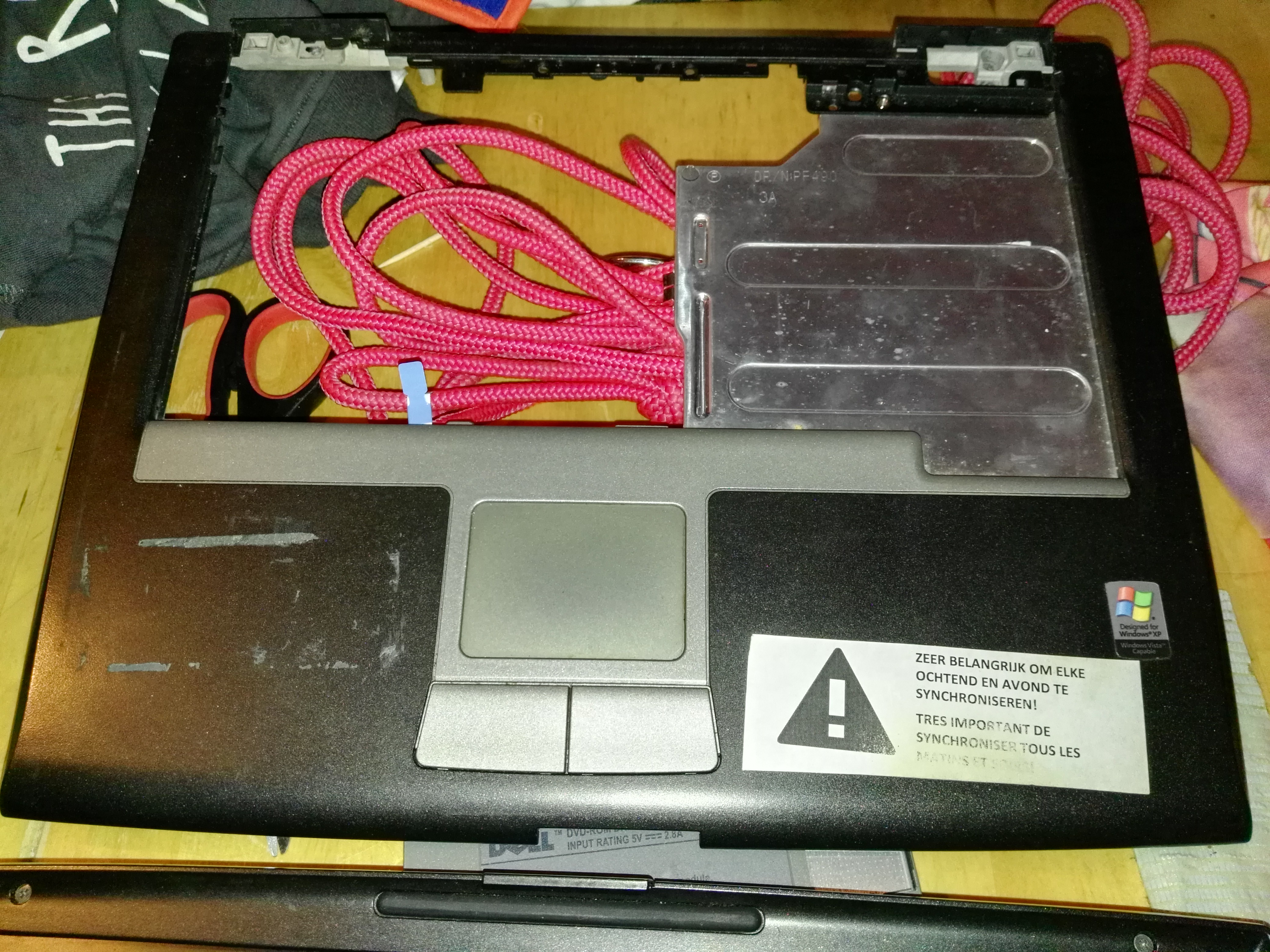

Tadammm et voilà


Vous voici devant un Dell D520 face à la CM sont système de refroidissement etc.

Et, et, et, ouiiiiiiiiiiiii bien vu, encore une Ram !!!

Et oui sur ce modèle il y a une Ram visible par le dessous après avoir retiré un cache et une autre après avoir retiré le clavier donc démonter une bonne partie du pc en somme…



Et voilà, vous avez démonté un pc Dell D520 et vus une ou deux astuce.

Pour l'aspirine ou le dafalgan c'est dans votre petite pharmacie et pour les questions c'est en bas fleche-bas-neon-bleue.gif
